Kafka Connect: Custom TimestmapExtractor

개요

Confluent S3 Sink Connector는 Custom Partitioner, Custom TimestampExtractor 구현을 통해 요구사항에 맞게 S3 버킷 경로 구성이 가능하다.
TimeBasedPartitioner 사용 시 Custom TimestampExtractor를 이용해 Record에서 Tiemstamp를 추출해서 버킷 경로를 구성해보자.

TimestampExtractor

사용 용도

Kafka Record 내에서 특정 기준으로 Timestamp를 추출하는 기능을 제공하는 인터페이스
Confluent에서 공식적으로 제공하는 TimestampExtractor 구현체는 다음과 같다.
- RecordFieldTimestampExtractor: Record내 타임스탬프를 사용하는 필드에서 추출
- RecordTimestampExtractor: Record Timestamp 기준으로 추출
- WallclockTimestampExtractor: Kafka Connect가 동작하는 서버의 현재 Time 기준 추출
S3 Sink Connector에서는 TiemstampExtractor는 S3 Object를 업로드할 때 (TimeBasedPartitioner 사용 시) 날짜 별 파티셔닝(encodePartition) 지원 및 기존 파일을 닫고, 새로운 파일을 열 때 (rotation.interval.ms) 주로 사용된다.

인터페이스

package io.confluent.connect.storage.partitioner;

import java.util.Map;
import org.apache.kafka.connect.connector.ConnectRecord;

public interface TimestampExtractor {
  void configure(Map<String, Object> config);

  Long extract(ConnectRecord<?> record);

  default Long extract(ConnectRecord<?> record, long nowInMillis) {
    return this.extract(record);
  }
}

Confluent에서 제공하는 TimestampExtractor 인터페이스
- configure: Kafka Connector 설정에 필요한 Configuration을 지정한다.
- extract(ConnectRecord<?> record): Record로부터 정해진 기준에 따라 Timestamp를 추출한다.
- default extract(ConnectRecord<?> record, long nowInMillis)
  - Record로부터 정해진 기준에 따라 Timestamp를 추출한다.
  - TimestampExtractor가 Wallclock을 사용하는 경우를 지원하기 위해 default 메서드를 추가한 것으로 예상된다.

실제로 WallclockTimestampExtractor의 경우 extract시 nowInMillis를 바로 return하는 것을 알 수 있다.

public Long extract(ConnectRecord<?> record, long nowInMillis) {
    return nowInMillis;
}

S3 Sink Connector

위에서 TimestampExtractor의 사용 용도를 2가지 정도 언급했다. 그 중 S3 Object 업로드 시 날짜 별 파티셔닝에 사용되는 부분(encdePartition)을 확인해보자.
S3 Sink Connector의 TopicPartitionWriter 클래스에서는 Record를 모아서 파일을 생성하고, 파티션 경로를 지정하는 역할을 한다. (이외에도 다른 역할을 하지만 현재 세션에서는 위의 역할만 파악하고 넘어가자.)

// S3 업로드 시 Recod 기준에 따라 파티셔닝하기 위한 Path를 획득한다.
encodedPartition = partitioner.encodePartition(record, now);

...

// 파티셔너에서 토픽과 encodePartition을 통해 S3 Object Prefix를 결정한다.
private String getDirectoryPrefix(String encodedPartition) {
    return partitioner.generatePartitionedPath(tp.topic(), encodedPartition);
}

코드를 확인해보면 partitioner를 통해 encodePartition을 획득하고, generatePartitionPath를 통해 실제 디렉토리 prefix를 결정하는 것을 확인할 수 있다.
즉, partitioner 구현체의 encodePartition 메서드와 generatePartitionPath 메서드를 통해 디렉토리 Prefix를 획득할 수 있다.

Partitioner

기본적으로 Confluent는 큰 범주에서 2가지 Partitioner 구현체를 제공하고 있다.
- FieldPartitioner: 레코드의 특정 필드를 기준으로 파티셔닝한다.
- TimeBasedPartitioner: TimestampExtractor를 반드시 지정해야 하며, TimestampExtractor에서 추출한 값에 따라 포맷(path.format)에 맞게 파티셔닝한다.
TimeBasedPartitioner 의 encodePartition과 generatePartitionPath 메서드를 확인해보자.

@Override
public String encodePartition(SinkRecord sinkRecord, long nowInMillis) {
    Long timestamp = timestampExtractor.extract(sinkRecord, nowInMillis);
  return encodedPartitionForTimestamp(sinkRecord, timestamp);
}

private String encodedPartitionForTimestamp(SinkRecord sinkRecord, Long timestamp) {
    ... // Timestamp Null일 때 예외 처리 코드 생략

    // Timestamp는 ms단위이기 때문에 파티션 조정
  DateTime bucket = new DateTime(
        getPartition(partitionDurationMs, timestamp, formatter.getZone())
  );
  // Path.format (e.g YYYY/MM/DD/HH)에 맞게 encodePartition 생성
  return bucket.toString(formatter);
}

// TimeBasedPartitioner 부모 클래스인 DefaultPartitioner에서 구현됨
@Override
public String generatePartitionedPath(String topic, String encodedPartition) {
    // 단순히 토픽명 + encodePartition 값을 사용해 Prefix를 생성
    return topic + delim + encodedPartition;
}

TimestampExtractor의 extract() 메서드를 통해 Timestamp를 추출하고, 이를 기반으로 포맷에 맞게 파티셔닝을 하는 것을 확인할 수 있다.
generatePartitionedPath 에서는 단순히 토픽 명과 위에서 추출된 encodedPartition을 이용해 이어진 문자열 (디렉토리 prefix)을 반환하는 것을 확인할 수 있다.
즉, TimeBasedPartitioner를 사용할 때, TimestampExtractor를 구현하고 적용하면 우리 입맛에 맞게 DirectoryPrefix를 결정할 수 있다는 의미이다.

Custom TimestampExtractor 구현

Prerequisite

dependencies {
    testImplementation 'org.junit.jupiter:junit-jupiter-api:5.8.1'
    testRuntimeOnly 'org.junit.jupiter:junit-jupiter-engine:5.8.1'
    // https://mvnrepository.com/artifact/io.confluent/kafka-connect-storage-partitioner
    implementation 'io.confluent:kafka-connect-storage-partitioner:11.2.3'
    // https://mvnrepository.com/artifact/org.apache.kafka/connect-api
    implementation 'org.apache.kafka:connect-api:3.6.1'
}

task fatJar(type: Jar) {
    archiveClassifier.set('fat')
    duplicatesStrategy = DuplicatesStrategy.EXCLUDE
    from {
        configurations.runtimeClasspath.collect { it.isDirectory() ? it : zipTree(it) }
    }
    with jar
}
jar {
    dependsOn fatJar
}

io.confluent:kafka-connect-storage-partitioner: Partitioner, TimestampExtractor 구현을 위해 필요한 라이브러리
Kafka Connect Plugin에 적용할 fatJar 를 만들기 위한 DSL 작성

Custom Timestamp Extractor Implementation

Kafka Record Header에 RFC 3339 혹은 Timestamp(ms)를 추출하는 요구사항이 있다고 가정해보자.

public class RecordHeaderTimestampExtractor implements TimestampExtractor {
    // 어떤 header로부터 타임스탬프를 추출할지 Custom Configuration이 추가되어야 한다.
    public static final String TIMESTAMP_HEADER = "timestamp.header";
    private String recordHeaderKey;

    @Override
    public void configure(Map<String, Object> map) {
      this.recordHeaderKey = (String) map.get(TIMESTAMP_HEADER);

      // 해당 TiemstampExtractor는 Header에서 추출이 필요하기 때문에 header 정보가 없으면 Exception을 던진다.
      if (recordHeaderKey.isBlank()) {
        log.error("timestamp.header must not be empty.");
        throw new ConfigException("timestamp.header must not be empty.");
      }
    }

// 밑에서 계속
...
}

Header에서 Timestamp를 추출하기 위한 Header Key를 Configuration으로 받는다.

public class RecordHeaderTimeestmapExtractor implements TimestampExtractor {
  @Override
  public Long extract(ConnectRecord<?> record) {
    Header header = record.headers().lastWithName(this.recordHeaderKey);
    // header key 없는 경우 Exception
    if (Objects.isNull(header)) {
      log.error("Not found header: {}", recordHeaderKey);
      throw new PartitionException("No header matching timestamp.header exists.");
    }

        // Kafka Connect에서 RFC 3339는 org.apache.kafka.connect.data.Timestamp로 판단
    if ("org.apache.kafka.connect.data.Timestamp".equals(header.schema().name())) {
      return ((Date) header.value()).getTime();
    } else {
           // header 스키마가 Timestamp ms인 경우 lonvg value 변환
      switch (header.schema().type()) {
        case INT32, INT64 -> {
          return ((Number) header.value()).longValue();
        }
        case STRING -> {
            // String 포맷인 경우 RFC 3339 String이라 가정
          return extractTimestampFromString((String) header.value());
        }
        default -> {
          log.error("Unsupported type '{}' for record header timestamp.", header.schema().type().getName());
          throw new PartitionException("Error extracting timestamp from record header: " + recordHeaderKey);
        }
      }
    }
  }

  private Long extractTimestampFromString(String timestampValue) {
    try {
      // RFC3339 format (yyyy-mm-ddThh:mm:ss.sssZ)
      Instant timestamp = Instant.parse(timestampValue);

      return timestamp.toEpochMilli();
    } catch (DateTimeParseException e) {
      log.error("[RecordHeaderTimestampExtractor] Invalid timestamp format: {}", timestampValue);

      throw new PartitionException("Invalid timestamp format: " + timestampValue, e.getCause());
    } catch (Exception e) {
      log.error("[RecordHeaderTimestampExtractor] Error extracting timestamp from string: {}", timestampValue);

      throw new PartitionException("Error extracting timestamp from string: " + timestampValue, e.getCause());
    }
  }
}

Record의 Header에서 Configuration으로 받은 Header Key와 일치하는 마지막 헤더를 찾는다.
Header의 포맷을이 RFC 3339인 경우 Date로 캐스팅 후 getTime()을 통해 Timestamp(ms)를 반환한다.
Timestamp(ms) 자체로 들어오는 경우 단순히 Long 값으로 반환한다.

Custom TimestampExtractor 적용

Build한 FatJar를 S3 Sink Connector가 들어가 있는 Plugin Path에 적용
- e.g) /opt/kafka/plugins/s3-sink-connector
Configuration 적용
- REST API 사용: PUT /connectors/{connector_name}/config
- Strimzi Cluster Operator 사용: YAML에 적용한 값 그대로 반영

YAML에 적용된 Configuration은 REST API에 적용하는 Configuration과 동일

timestamp.extractor: com.zayson.extractor.RecordHeaderTimestampExtractor # fullpath
timestamp.header: createdate
...

Custom TimestampExtractor를 적용할 때는 반드시 Full-Path를 적용해야 한다.

Confluent에서 구현해놓은 클래스의 경우 Wallclock, Record, RecordField만 입력해도 Class Fullpath를 만들지만,
이외의 Class는 FullPath를 만들어주지 않는다. (하단 코드 참조)

 switch (extractorClassName) {
     case "Wallclock":
   case "Record":
   case "RecordField":
       // full path 생성
       extractorClassName = "io.confluent.connect.storage.partitioner.TimeBasedPartitioner$" + extractorClassName + "TimestampExtractor";
   default:
       Class<?> klass = Class.forName(extractorClassName);
     if (!TimestampExtractor.class.isAssignableFrom(klass)) {
         throw new ConnectException("Class " + extractorClassName + " does not implement TimestampExtractor");
     } else {
         return (TimestampExtractor)klass.newInstance();
     }
 }

테스트

record = new ProducerRecord<>("oops" ,null, 1722815999999L, null, message,null); // 2024-08-04T23:59:59.999Z
record1 = new ProducerRecord<>("oops", null, 1722816000000L,null,  message1, null); // 2024-08-05T00:00:00.000Z
record2 = new ProducerRecord<>("oops", null, 1722816000001L, null, message2, null); // 2024-08-05T00:00:00.001Z

record.headers().add("createdate", "1999-12-31T23:59:59.999Z".getBytes());
record1.headers().add("createdate", "2000-01-01T00:00:00.000Z".getBytes());
record2.headers().add("createdate", "946688400000".getBytes()); // 2000-01-01T01:00:00:000Z

Record Timestamp 범위: 2024-08-04T23:59:59:000 ~ 2024-08-05T00:00:00.000Z
Record Header Timestamp 범위: 1999-12-31T23:59:59.999Z ~ 2000-01-01T01:00:00.000Z

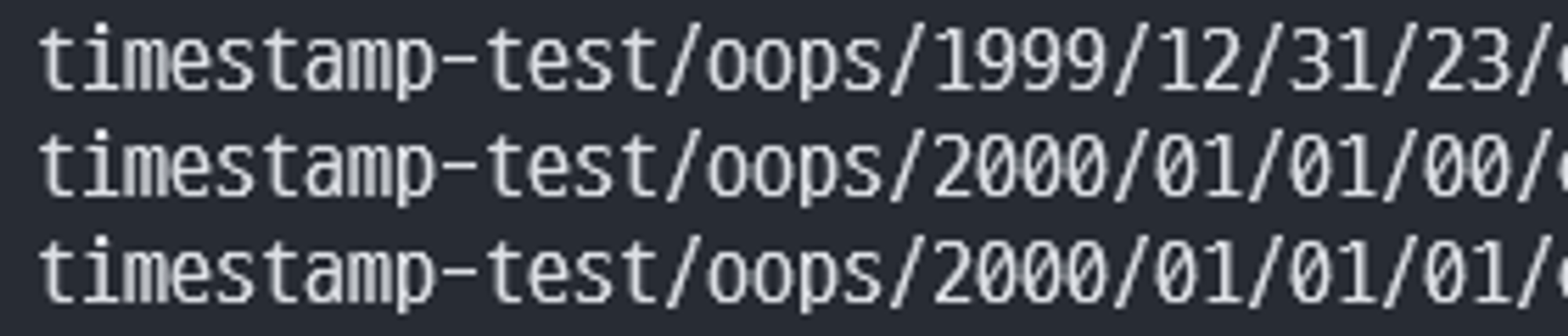

S3 저장 결과

aws s3 ls s3://my-bucket --recursive

S3에 적재된 파일을 조회해보면 Prefix가 RecordHeader에 담긴 값 그대로 파티셔닝된 것을 확인할 수 있다.
