Kafka Connect: Incremental Cooperative Rebalancing

서론

---

Kafka Connect Worker는 컨테이너 기반(e.g Kubernetes Pod)이나 물리적/가상 머신(e.g EC2)에서 일반적으로 사용된다.

이러한 환경에서는 Rolling Restart, Scale-Up/Down, Scale-In/Out 등과 같이 Worker Group의 상태 변경으로 인해 리밸런싱이 자주 발생할 수 있다.



Kafka 2.3.0 이전에는 리밸런싱 시 모든 Task와 Connector가 모두 Revoke된 후 다시 Assign되는 방식(Eager Rebalance)이 적용됐다.

이는 리밸런싱 과정에서 전체 작업이 중단되는 “Stop-The-World” 현상을 야기했다.



이를 해결하기 위해 **KIP-415: Incremental Cooperative Rebalancing이 제안되었고, Kafka 2.3.0부터 해당 기능이 도입**됐다.

Kafka 2.3.0 전후의 리밸런싱 프로토콜에 대해서 자세하게 알아보자.



Eager Rebalancing

---

Kafka 2.3.0 이전의 리밸런싱에는 Eager Protocol이 사용됐다.



Eager Protocol은 Worker Group의 상태에 변화가 발생하면 Worker에 할당된 모든 Task, Connector를 중단하고 다시 할당하는 리밸런싱 방식이다.

이로 인해 리밸런싱 과정에서 Stop-The-World 현상이 발생한다.

Stop-The-World 현상은 시스템에서 모든 작업이 일시적으로 멈추는 상태를 의미한다.
이로 인해 사용자는 서비스가 중단되는 것처럼 느낄 수 있다.



Eager Protocol의 리밸런싱 과정과 어느 부분에서 Stop-The-World 현상이 발생하는지 확인해보자.



Worker 2개에 Task/Connector가 각 3개씩 할당된 상황에서 새로운 Worker가 추가되어 리밸런싱이 발생했다고 가정하자.



리밸런싱이 발생하면 Worker들은 자신이 소유하던 Task/Connector를 JoinGroupRequest를 보내기 전에 모두 Revoke한다.

이 때, 모든 Worker에는 어떠한 Task도 Assigned된 상태가 아니므로 데이터 처리가 중단되며 Stop-The-World 현상이 발생한다.

이 후, 리밸런싱에 참여하기 위해 JoinGroupRequest를 GroupCoordinator에 전송한다.

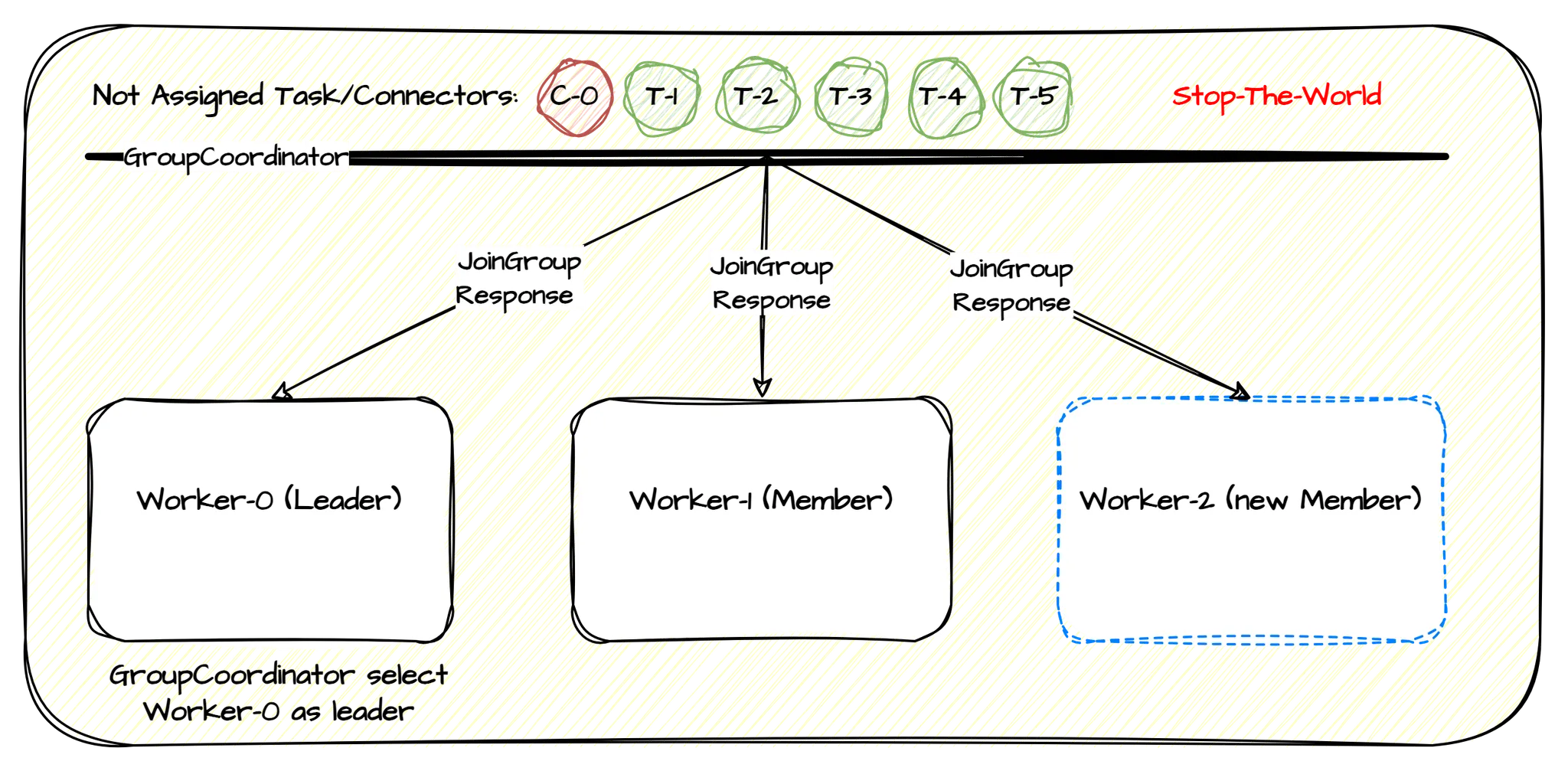

JoinGroupRequest를 받은 GroupCoordinator는 JoinGroupResponse를 각 Worker들에게 전달하고, Worker 0번을 그룹 리더로 선정한다.

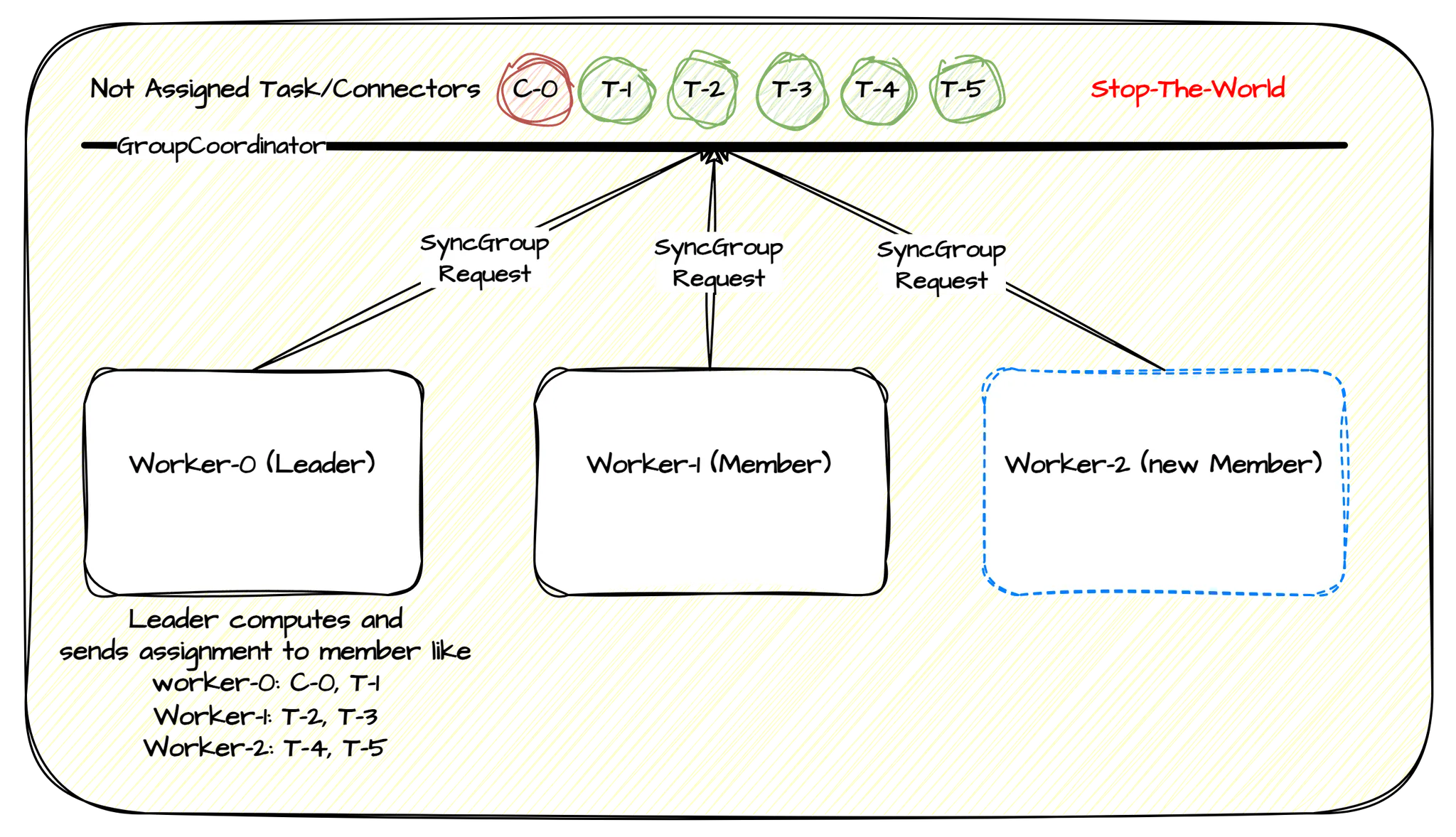

리더는 Revoked된 Task/Connector를 어떤 Worker에 할당할지 계산한다. 그리고 계산 정보와 함께 SyncGroupRequest를 GroupCoordinator에게 보낸다.

리더 이외의 Worker (Member)들도 동일하게 SyncGroupRequest를 전송한다.

현재 상태에서도 아직 어떠한 Task도 Worker에 할당되지 않았기 때문에 Stop-The-World 현상은 지속된다.

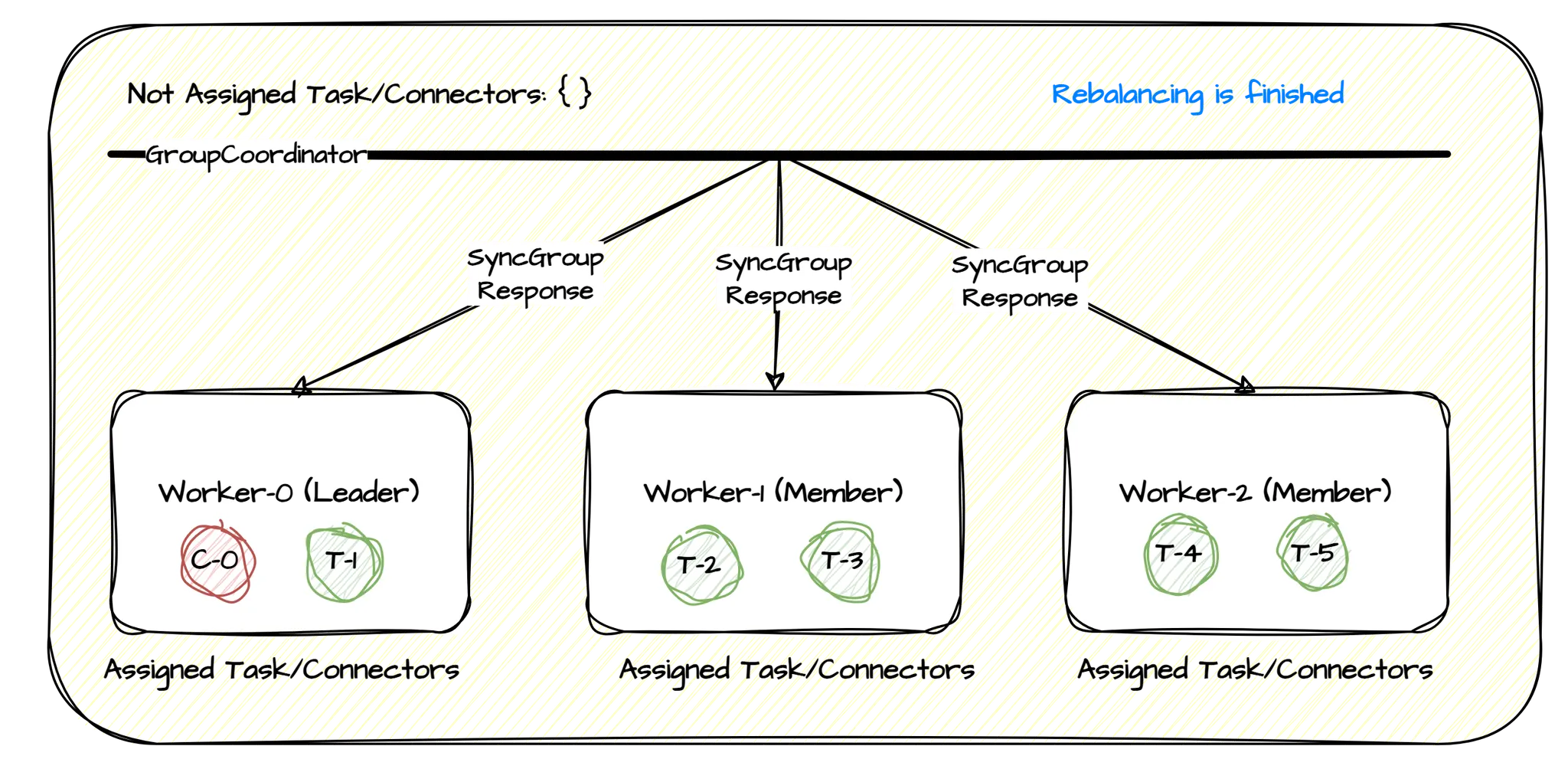

GroupCoordiantor는 리더가 계산한 Task/Connector 할당 정보를 각 Worker에 전달한다.

SyncGroupResponse를 받은 각각의 Worker 전달받은 정보를 기반으로 Task/Connector를 Assigned하면 리밸런싱이 완료되고 실제로 데이터 처리가 재개된다.



이처럼 잠깐의 리밸런싱 상황에서 발생하는 Stop-The-World 현상은 리밸런싱이 많아질수록 영향도가 높아진다.

이러한 문제를 해결하기 위해서 Incremental Cooperative Rebalancing이 제안되었다.



Incremental Cooperative Rebalancing

---

Incremental Cooperative Rebalancing은 KIP-415에서 제안되었고, Kafka 2.3.0에서 정식으로 도입됐다.

Incremental Cooperative Rebalancing의 개념은 다음과 같다.

• Incremental (증분)
  • 단 한번의 리밸런싱을 통해 최종적인 균형 상태를 갖는 것이 아닌 적은 수의 연속적인 리밸런싱을 통해 최종적으로 균형적인 리소스(Task/Connector)가 할당된 상태를 만든다.
• Cooperative (협력)
  • 각 프로세스가 재분배가 필요한 리소스를 자발적으로 해제한다.

즉, 각 Worker들은 균형적으로 Task/Connector를 할당받기 위해서 자신이 Revoke할 Task/Connector를 선택한다.

이는 Worker가 자신이 소유한 Task/Connector 중 필요없는 일부만 해제함을 의미하며 Stop-The-World 현상이 발생하지 않는 것을 의미한다.



Incremental Cooperative Rebalancing이 전체적으로 어떤 절차로 이뤄지는지 요약하면 다음과 같다.

1. Worker는 Join Group을 준비할 때 이전과 달리 어떤 Task/Connector도 Revoke하지 않는다.
2. Worker가 GroupCoordinator에게 전달하는 JoinGroupRequest에는 메타데이터가 포함되는데, 해당 메타데이터에는 현재 자신이 소유한 Task/Connector 정보(Current Assignment)이 포함되어 있다.
3. 리더로 선정된 Worker는 Revoke할 Task/Connector와 Assign할 Task/Connector 정보 (New Assignment)를 계산한다.
4. Worker가 새로운 Assignment 정보를 받았을 때, 해당 정보에 Revoke할 Task/Connector가 존재하는 경우 바로 해당 Task/Connector를 해제하고, 해제한 이후에 소유중인 Task/Connector 정보를 기반으로 다시 JoinGroupRequest를 전송한다.
5. 일반적으로 4번 절차까지 완료되면, 모든 Worker들은 Revoke할 Task/Connector가 없는 상태이다. 만약 아직 모든 Worker가 Revoke할 Task/Connector가 남아있는 경우 모든 Worker가 Revoke할 Task/Connector가 없을 때까지 위 절차를 반복한다.
6. 모든 Worker가 Revoke할 Task/Connector가 없는 Assignment 정보를 받으면, 각각의 Worker들은 해당 정보를 기반으로 Task/Connector를 시작한다. 그리고, SyncGroupResponse에 담긴 ScheduledRebalanceDelay 시간 동안 그룹에 재참여하는 시간을 연기한다.

Kafka Connect의 Incremental Cooperative Rebalancing은 Incremental Rebalancing: Support and Policies 문서의 Design 2를 기반으로 한다.
자세한 내용을 확인해보고 싶다면 해당 문서를 참고해보자.



단순히 절차만 봤을 땐 Incremental Cooperative Rebalancing이 정확히 어떻게 동작하는지 이해하기 어렵다.

KIP-415에 정의된 사례를 분석하면서 어떤 방식으로 리밸런싱이 동작하는지 확인해보자.



사례 분석 1. 그룹에 최초로 Worker가 참여하는 경우

---

첫 번째 사례는 Worker Group에 최초로 Worker가 참여하는 경우이다.

초기 설정은 AC0, AT1, AT2, BC0, BT1이 있다고 가정하자.

AC는 A Connector, AT1은 A Connector의 Task 1번을 의미한다.

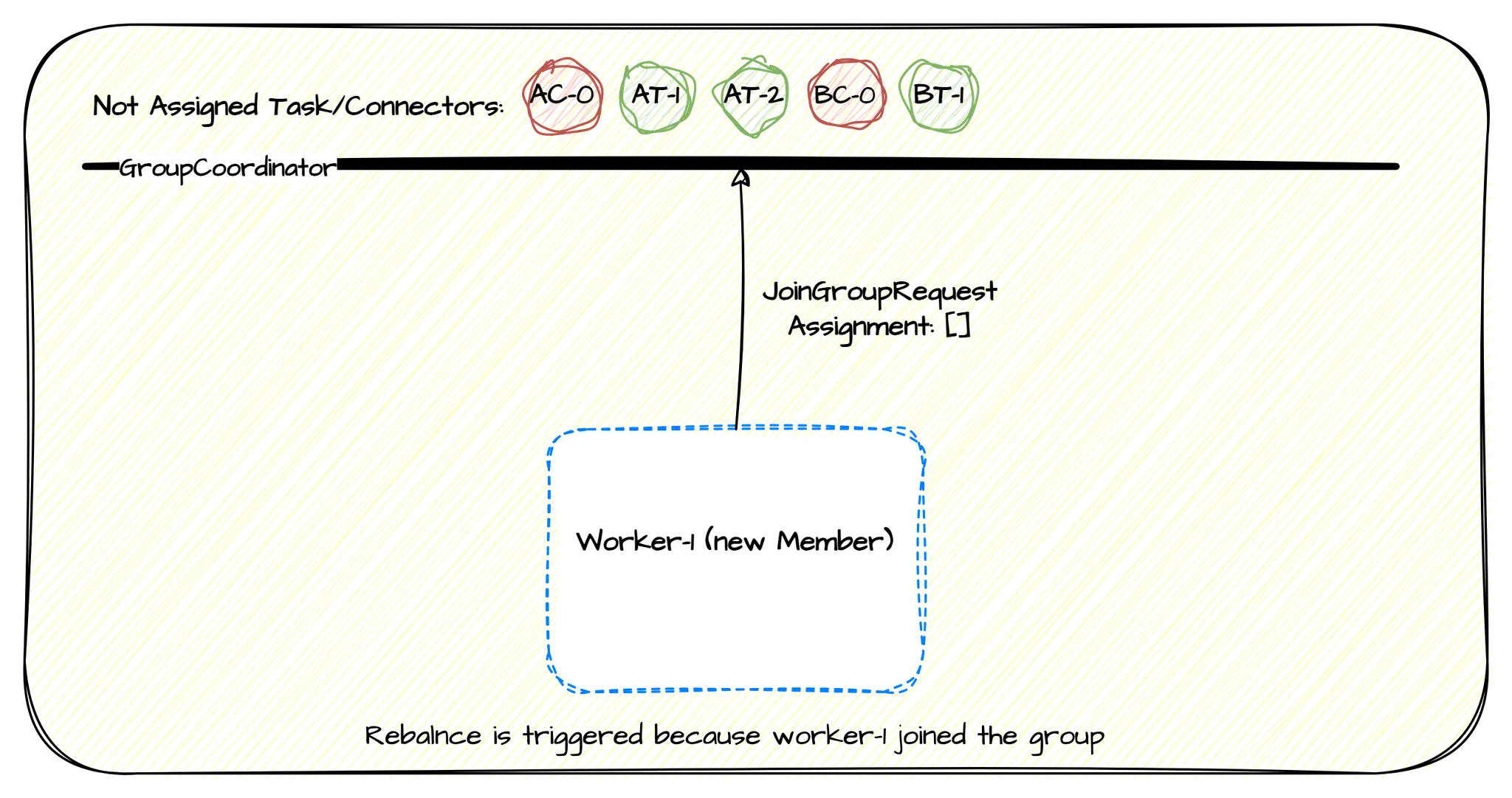

새로운 Worker-1이 Worker Group 참여하면 리밸런싱이 발생한다.

이 때, Worker-1은 현재 할당 정보(Current Assignment)를 담아 JoinGroupRequest를 전송한다.

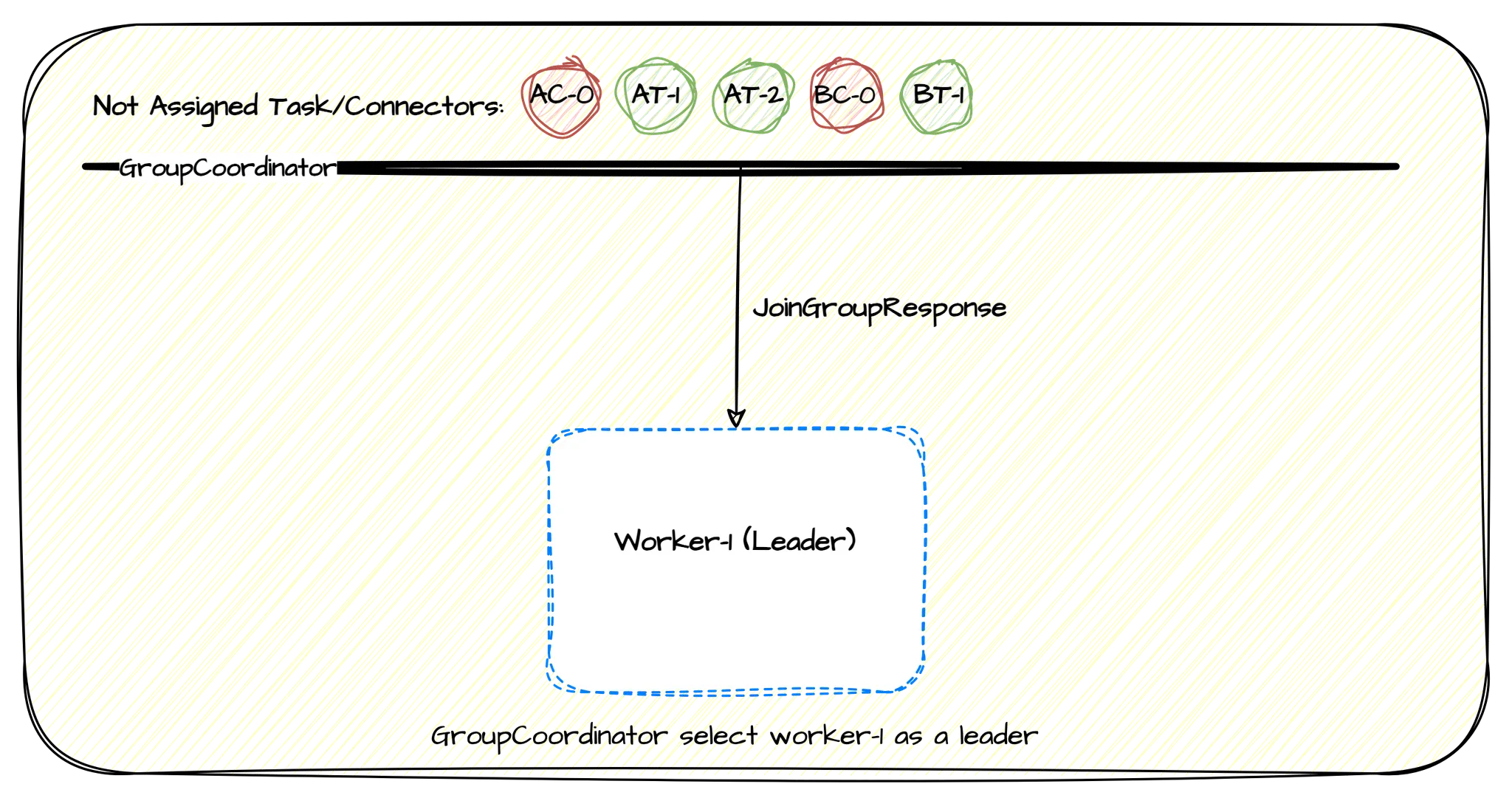

GroupCoordinator는 Worker-1번을 리더로 결정한다.



현재 Worker Group에는 Worker-1 혼자만 참여하기 때문에 모든 Task/Connector를 자신에게 할당하도록 계산된다.

Worker-1은 계산된 정보(New Assignment)를 담아 GroupCoordiantor에게 SyncGroupRequest를 전송한다.



SyncGroupResponse에는 리더가 계산한 Assignment 정보가 담겨있다.

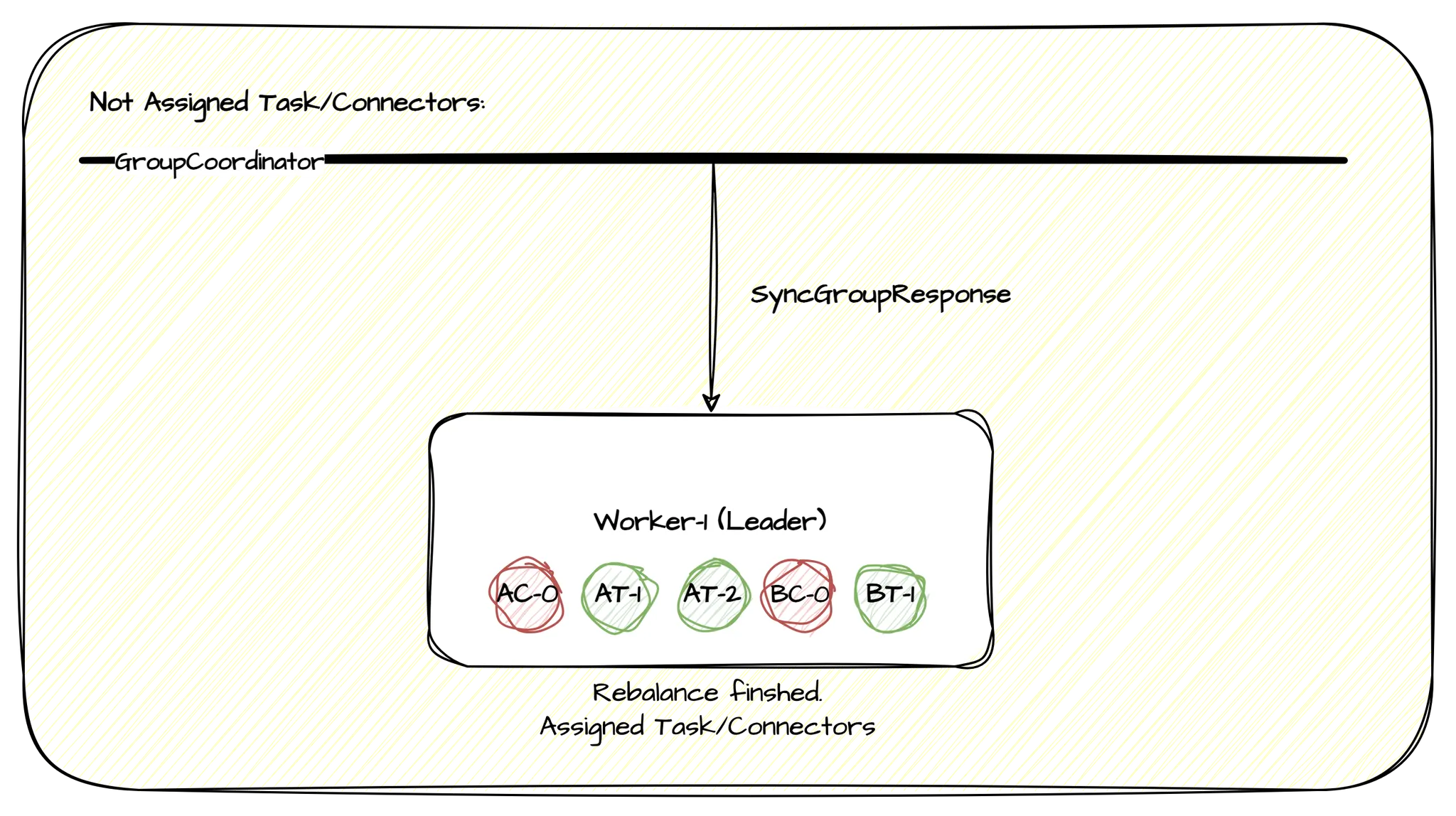

SyncGroupResponse를 받은 Worker-1은 모든 Task/Connector를 Assigned한다.

첫 번째 사례는 최초로 Worker가 참여하는 사례라 간단하다. 이어서 두 번째 사례를 분석해보자.



사례 분석 2. 기존 그룹에 새로운 Worker가 참여하는 경우

---

두 번째 사례를 보자.

첫 번째 사례 결과에 이어서 현재 Worker-1에는 모든 Task/Conenctor (AC-0, AT-1, AT-2, BC-0, BT-1)가 할당된 상태에서 Worker Group에 Worker-2, Worker-3이 참여하는 사례이다.



Worker-2, 3은 Worker Group에 참여하기 위해 리밸런싱(Generation=1)이 발생한다.

Worker-1 또한 리밸런싱에 참여하기 위해 현재 할당된 정보를 메타데이터에 담고 JoinGroupRequest를 전송한다.

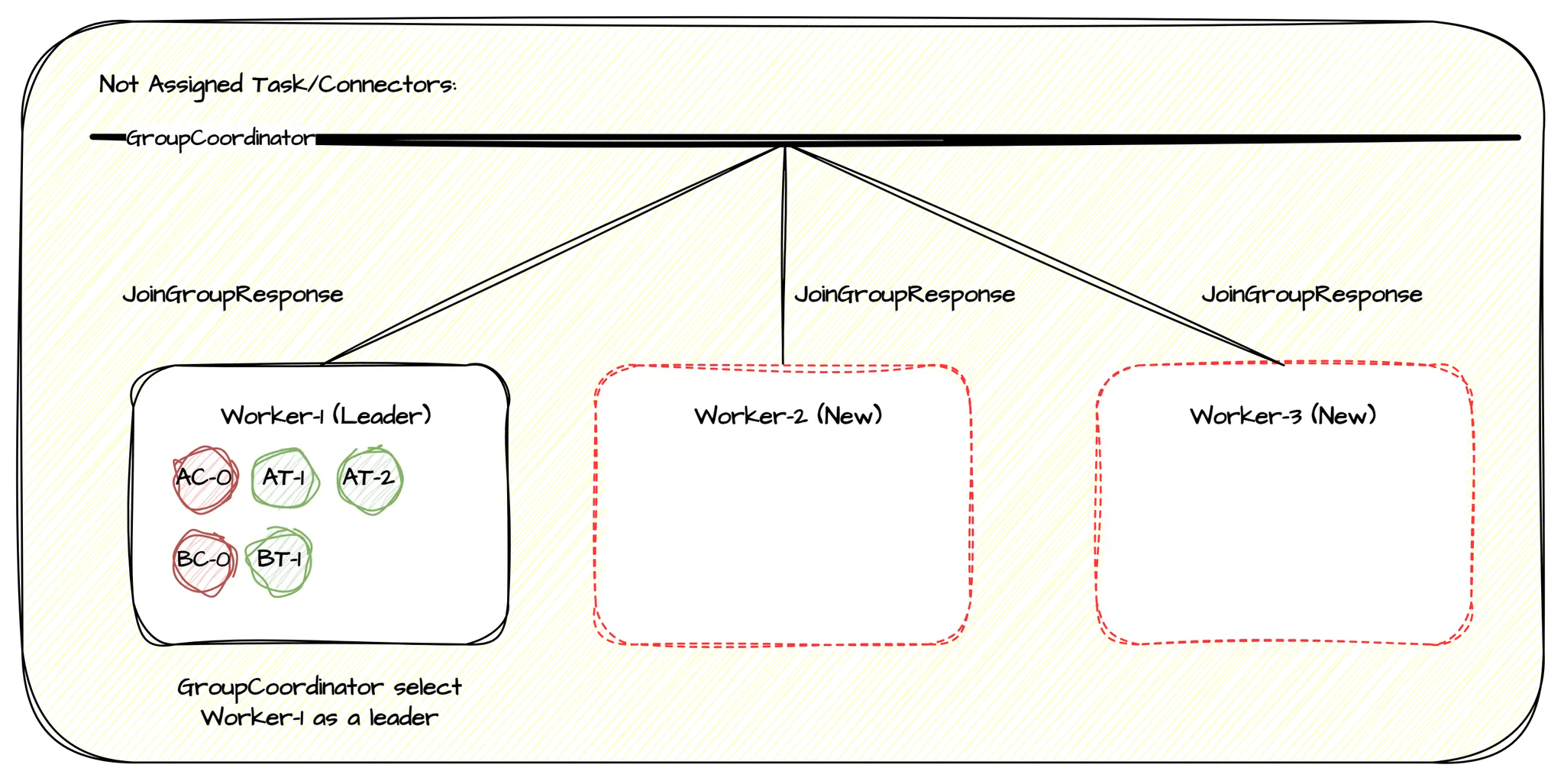

GroupCoordinator는 Worker-1을 리더로 선택한다.

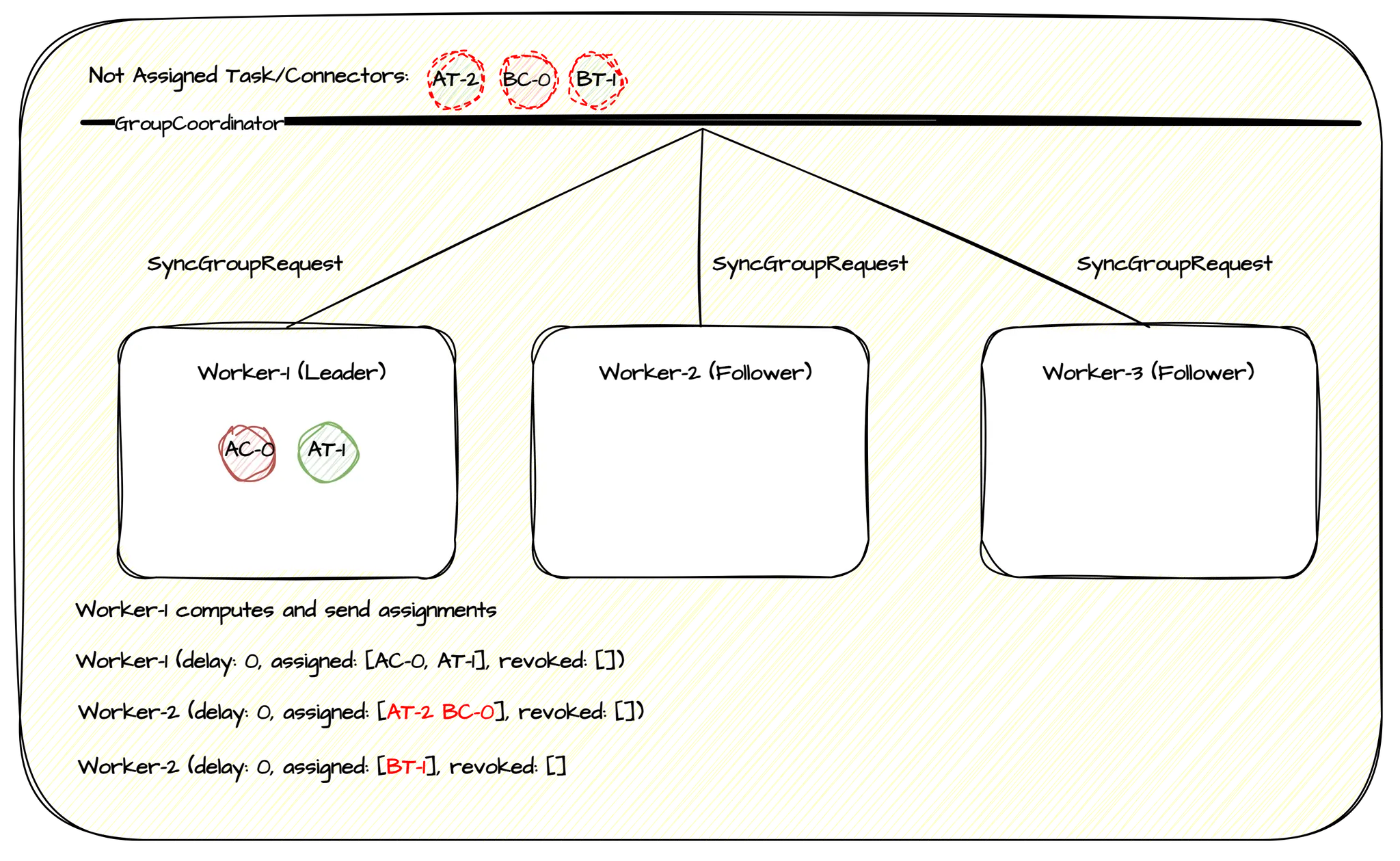

리더가 된 Worker-1은 Task/Connector를 어떻게 할당할지 계산한다.

새로운 Worker-2, Worker-3에게 Task/Connector를 할당해줘야 한다. 따라서, Worker-1은 AT-2, BC-0, BT-1을 Revoke할 대상으로 판단하고 해당 정보를 기반으로 SyncGroupRequest를 전송한다.



첫 번째 리밸런싱(Generation=1)이 완료되고, Worker-1은 Task/Connector를 Revoke를 시작한다.

Worker-1은 AT-2, BC-0, BT-1를 Revoke한다.



Revoke된 Task/Connector는 다시 Worker들에게 할당해줘야하기 때문에 새로운 리밸런싱(Geneartion=2)을 시작한다.

Worker-1은 자신이 소유 중인 Task/Connector 정보를 메타데이터에 담아 JoinGroupRequest를 요청하고, 나머지 Worker는 첫번째 리밸런싱과 동일하게 빈 상태로 요청한다.



GroupCoordinator는 Worker-1을 리더로 선정한다.



리더는 현재 할당되지 않은 AT-2, BC-0, BT-1을 각 Worker에 할당하기 위해 계산한다.

Worker-2는 AT-2, BC-0, Worker-3은 BT-1을 할당받도록 계산되고, 해당 정보를 SyncGroupRequest Assignment에 담아 GroupCoordinator에게 보낸다.



마지막으로 모든 Worker는 SyncGroupResponse를 받으면 리밸런싱(Generation=2)가 마무리된다. 각 Worker는 SyncGroupResponse Assignment 정보로 Task/Connector를 할당한다.



사례 분석 3. Worker가 그룹을 떠나는 경우

---

3번째 사례는 팔로워 Worker가 그룹을 영구적으로 떠나는 사례이다.

사례 2번의 결과인 상황에서 팔로워 Worker인 Worker-2가 떠나는 상황으로 확인해보자.

중요하지 않은 과정에 대한 그림은 생략했다.

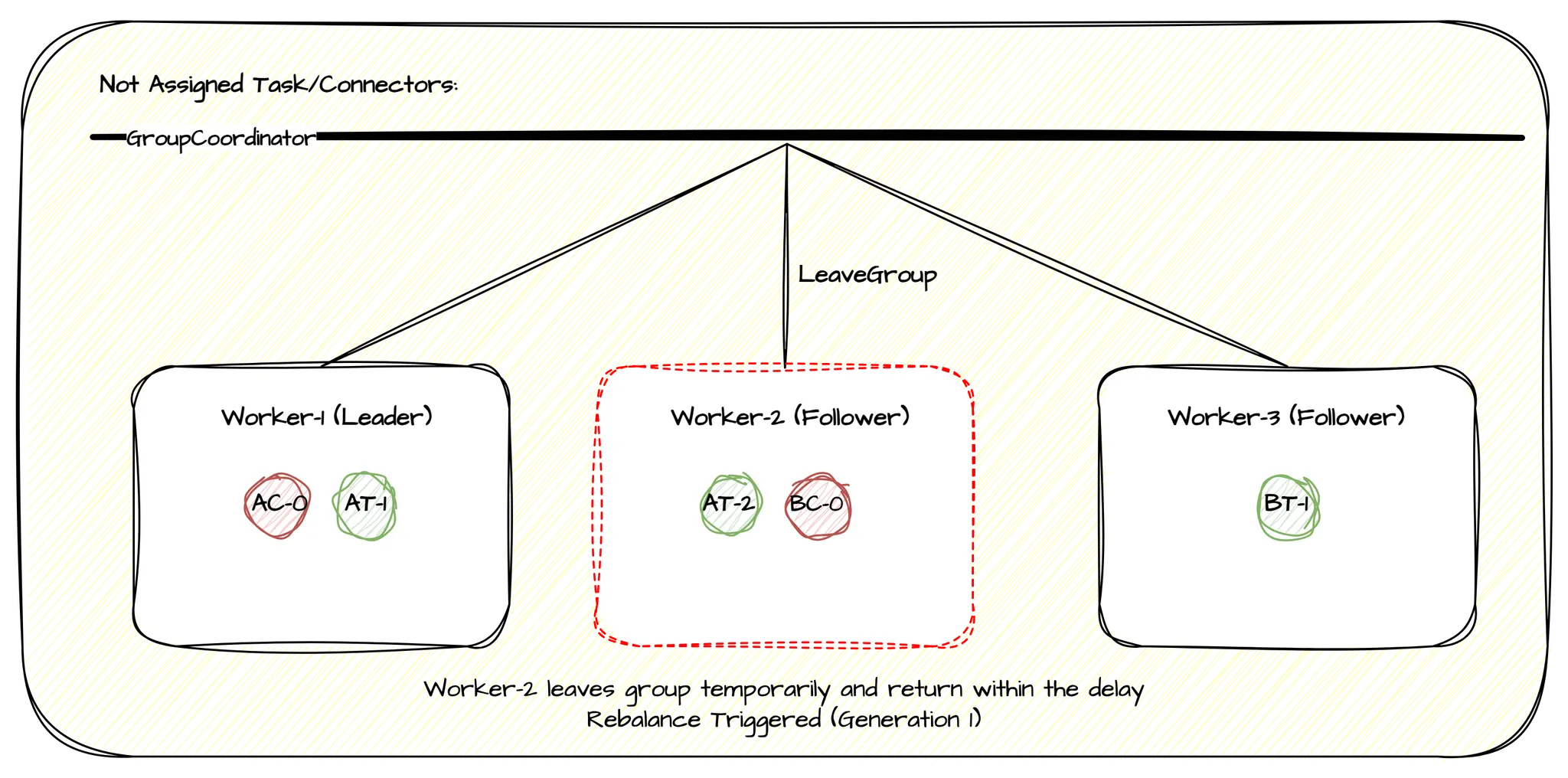

Worker-2가 LeaveGroup을 요청하면 소유하고 있던 Task/Connector들은 Revoke된다.

Worker Group의 변경이 발생했기 때문에 첫 번째 리밸런싱이 트리거된다.

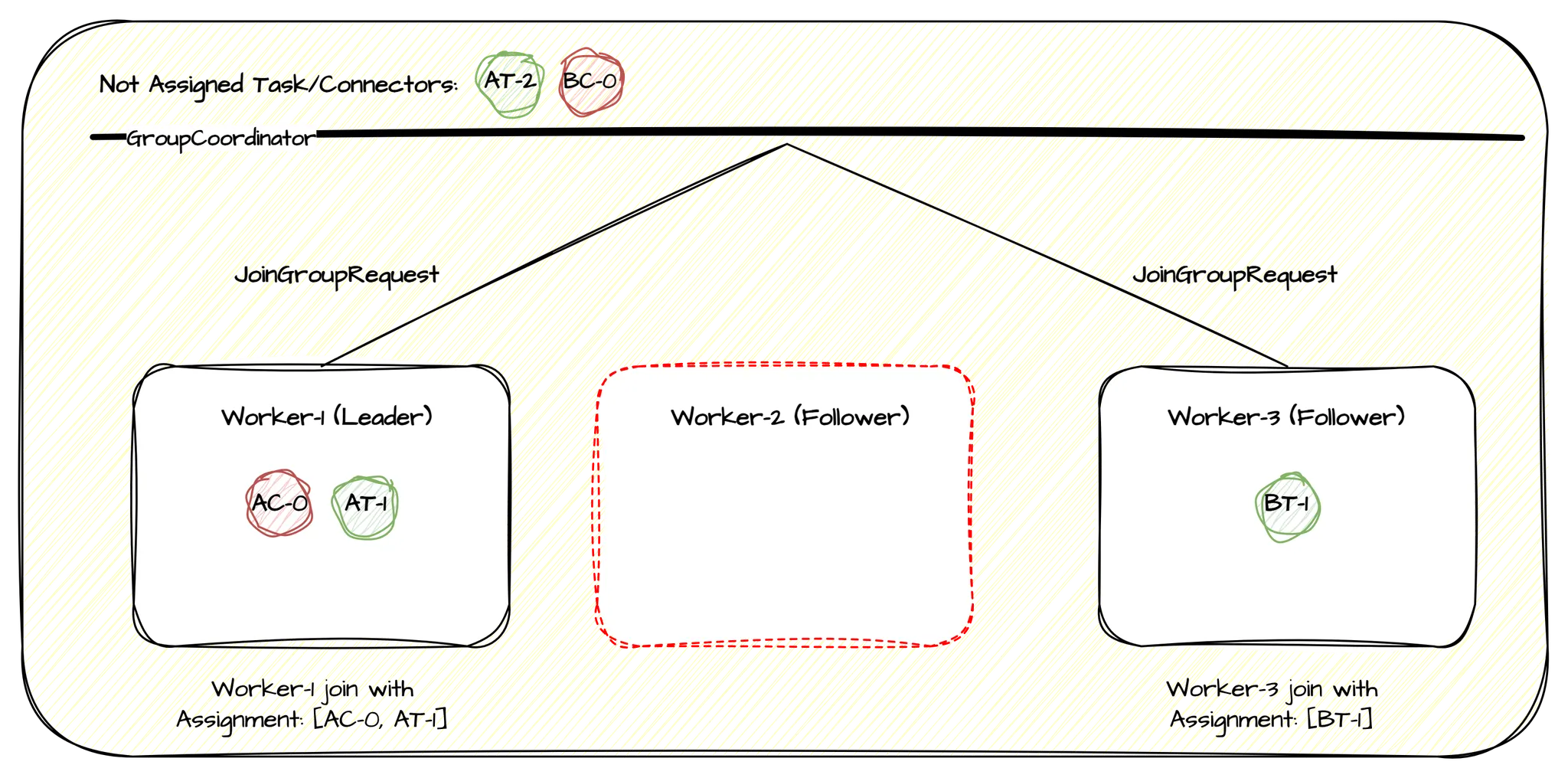

Worker-1, 3은 자신이 소유 중인 Task/Connector 정보를 메타데이터에 담아 JoinGroupRequest를 전송한다.



JoinGroupResponse를 통해서 Worker-1이 리더로 선정된다. 리더는 Assignment 정보를 계산한다.



리더가 계산한 정보에는 delay 값이 있는데, 이 delay는 Worker가 그룹을 떠났을 때, 각 Worker가 Task/Connector를 일시적으로 불균형하게 할당받는 것을 허용하는 최대 시간값을 의미한다.

delay 시간 내에 다시 Worker가 그룹으로 돌아오는 경우 이전과 동일하거나 비슷한 양의 작업을 받을 수 있다.

따라서, Worker가 그룹을 떠난 상황에서 리더는 이 delay를 활성화시켜 해당 시간 동안 Revoked된 Task/Connector를 재분배해주는 것을 유예시킨다.

Kafka Connect 설정에서 이 delay 값은 scheduled.rebalance.max.delay.ms(default 300000) 값으로 사용된다.

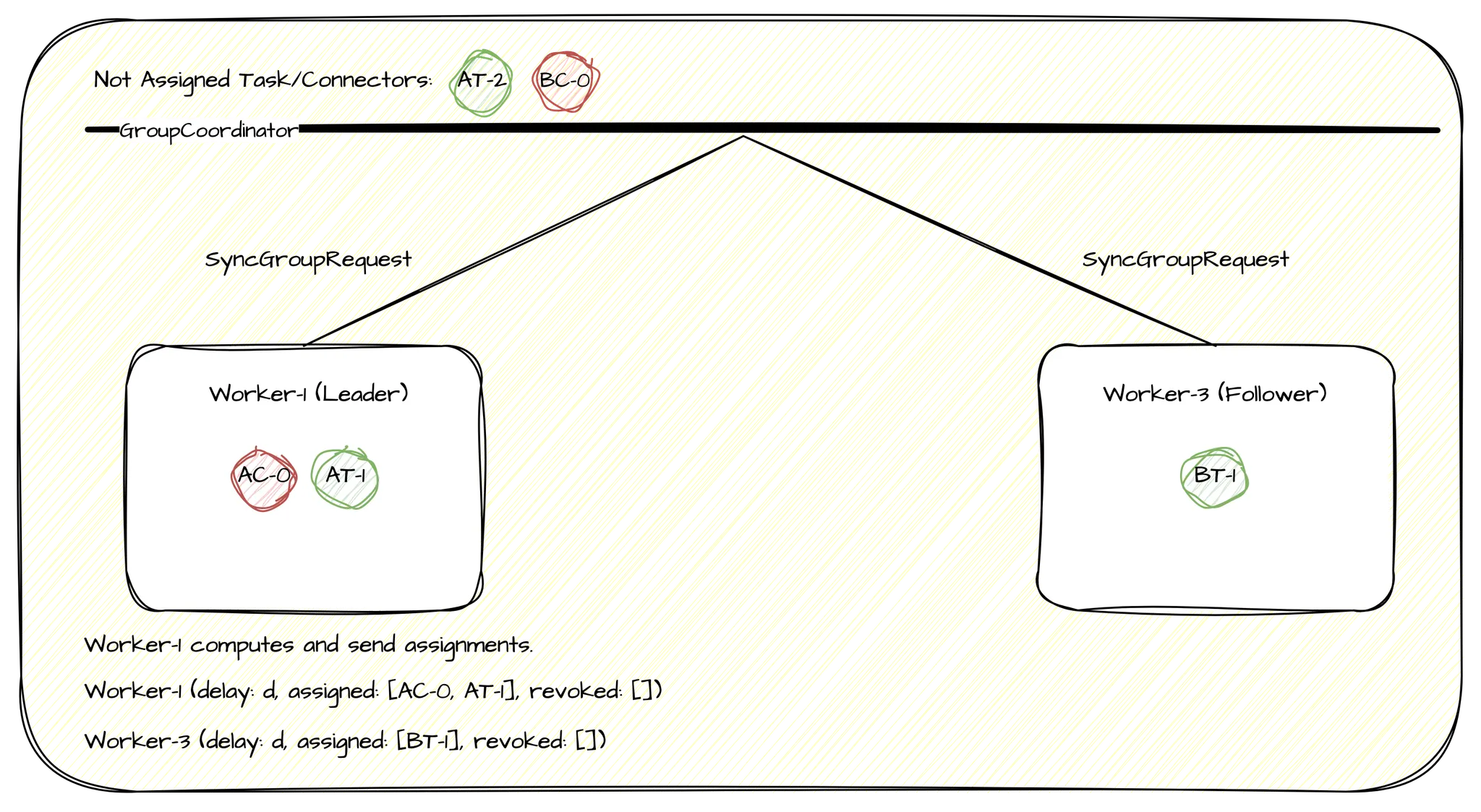

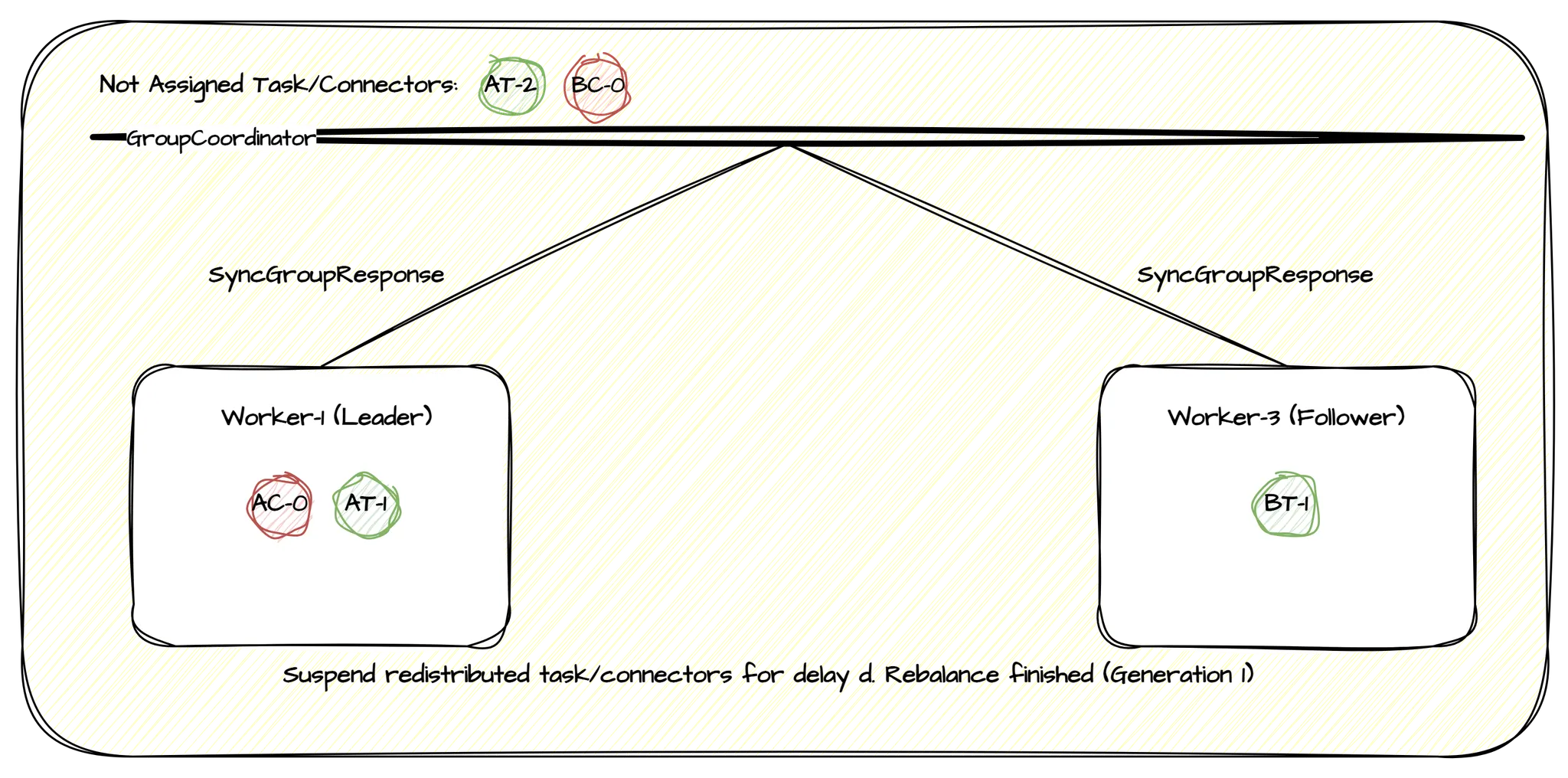

리더는 계산한 정보 (delay 및 Assignment 정보)를 GroupCoordinator에게 전달한다.



SyncGroup이 완료된 이후 리더는 설정된 delay d동안 Task/Connector를 재분배하지 않는다.

이 때, 각 Worker에서 소유하고 있는 Task에서는 실제 데이터 처리가 진행되고 있다.

delay d가 모두 경과한 이후에 리더는 Task/Connector 재분배를 시작하며 두 번째 리밸런싱(Generation 2)이 시작된다.

Worker-1, 3은 자신이 소유한 정보를 기반으로 JoinGroupRequest를 전송한다.



JoinGroupResponse를 통해서 리더가 된 Worker-1은 Revoked된 Task/Connector를 포함해서 Assignment 정보를 계산하고 SyncGroupRequest를 전송한다.



SyncGroup이 완료되어 두 번째 리밸런싱이 완료되면 모든 Task/Connector가 각 Worker에 할당된다.



사례 분석 4. Worker가 잠깐 그룹을 떠났다가 다시 돌아오는 경우

---

Rolling Update와 같은 상황에서는 업데이트를 위해서 일시적으로 Worker가 그룹을 떠나는 경우가 있을 것이다. 이럴 때마다 Task/Connector를 다른 Worker에 재분배해주는 것은 비효율적이다.

사례 4번은 이와 같이 Worker가 일시적으로 그룹을 떠났다 돌아오는 경우에 대한 내용이다.



첫 번째 리밸런싱 과정은 사례 3번과 완전히 동일하다.

Worker 1, 3은 자신의 소유 정보를 기반으로 리밸런싱을 진행하고, 리밸런싱이 완료된 이후 계산된 delay d값을 활성화시킨다.



delay d가 지나기 전에 Worker-2가 Rolling Update가 완료되어 Worker 그룹에 들어가길 요청했다.

Worker-2는 현재 소유한 Task/Connector가 없으므로 빈 Assignment와 함께 JoinGroupRequest를 보내며 두 번째 리밸런싱 (Generation 2)가 시작된다.



다시 리더가 된 Worker-1은 다시 그룹으로 돌아온 Worker-2를 포함해 할당할 Task/Connector를 계산한다.

아직, Worker-2는 그룹에 완벽하게 참여한 것이 아니기 때문에 delay d가 활성화된 이후 남은 시간인 delay d#값이 설정되며, Revoke된 Task/Connector는 아직 다른 Worker들에게 할당되도록 계산되지 않는다.



SyncGroup까지 모두 완료되면 두 번째 리밸런싱(Generation 2)이 완료되고 Worker-2가 Worker 그룹에 정상적으로 가입된다.



아직 처음에 Revoke된 Task/Connector가 남아있기 때문에 delay d# 이후에 세 번째 리밸런싱(Generation 3)이 시작된다.



리더가 된 Worker-1은 Revoked 된 Task/Connector를 포함해 할당할 정보를 계산하며 별도의 delay가 필요없기 때문에 0으로 설정된다.



SyncGroup 이후 세 번째 리밸런싱 (Generation 3)이 완료되고, 모든 Task/Connector가 각 Worker에 할당된다.



사례 분석 5. Leader Worker가 그룹을 떠나는 경우

---

Worker 그룹에서 리더인 Worker가 완전히 LeaveGroup하는 경우가 있을 수 있다.

리더는 각 Worker에 할당할 정보들을 계산하고 관리하는 주체이기 때문에 리더의 이탈은 크리티컬하다.

5번째 사례는 리더가 LeaveGroup한 경우에 대한 사례이다.

팔로워랑 비교해서 어떤 부분에서 차이가 있는지 확인해보자.



리더인 Worker-1번이 LeaveGroup하면 소유하고 있던 AC-0, AT-1이 Revoke되면서 첫 번째 리밸런싱 트리거된다.





리밸런싱이 트리거되면 나머지 팔로워 Worker들은 리밸런싱에 참가한다.

팔로워 Worker들은 자신이 소유한 Task/Connector 정보를 담아 JoinGroupRequest를 전송한다.



GroupCoordinator는 새로운 리더로 Worker-3번을 선출한다.

기존 팔로워가 그룹을 떠날 때와 달리, 새로운 리더가 된 Worker-3은 Task/Connector 할당 정보를 계산할 때, 별도의 delay를 주지 않고 이전 리더 (Worker-1)에서 Revoke된 Task/Connector도 함께 포함해 계산한다.



마지막으로 SyncGroupResponse를 받고 첫 번째 리밸런싱이 완료되고, Worker-1이 Revoke한 Task/Connector도 별도의 Delay없이 바로 다른 Worker에 할당되는 것을 확인할 수 있다.



리더가 그룹을 나가는 경우는 팔로워가 그룹을 나갈 때와 다르게 간단한 것을 확인할 수 있다.

마지막 사례로 리더가 잠깐동안 Group을 떠나는 케이스에 대해서 알아보자.



사례 분석 6. Leader Worker가 잠깐 그룹을 떠났다가 다시 돌아오는 경우

---

마지막 사례는 리더가 잠깐 그룹을 떠난 경우이다.

팔로워가 먼저 그룹을 떠났다 돌아오고, 이후에 리더가 그룹을 떠났다가 돌아오는 과정으로 사례를 분석해보자.

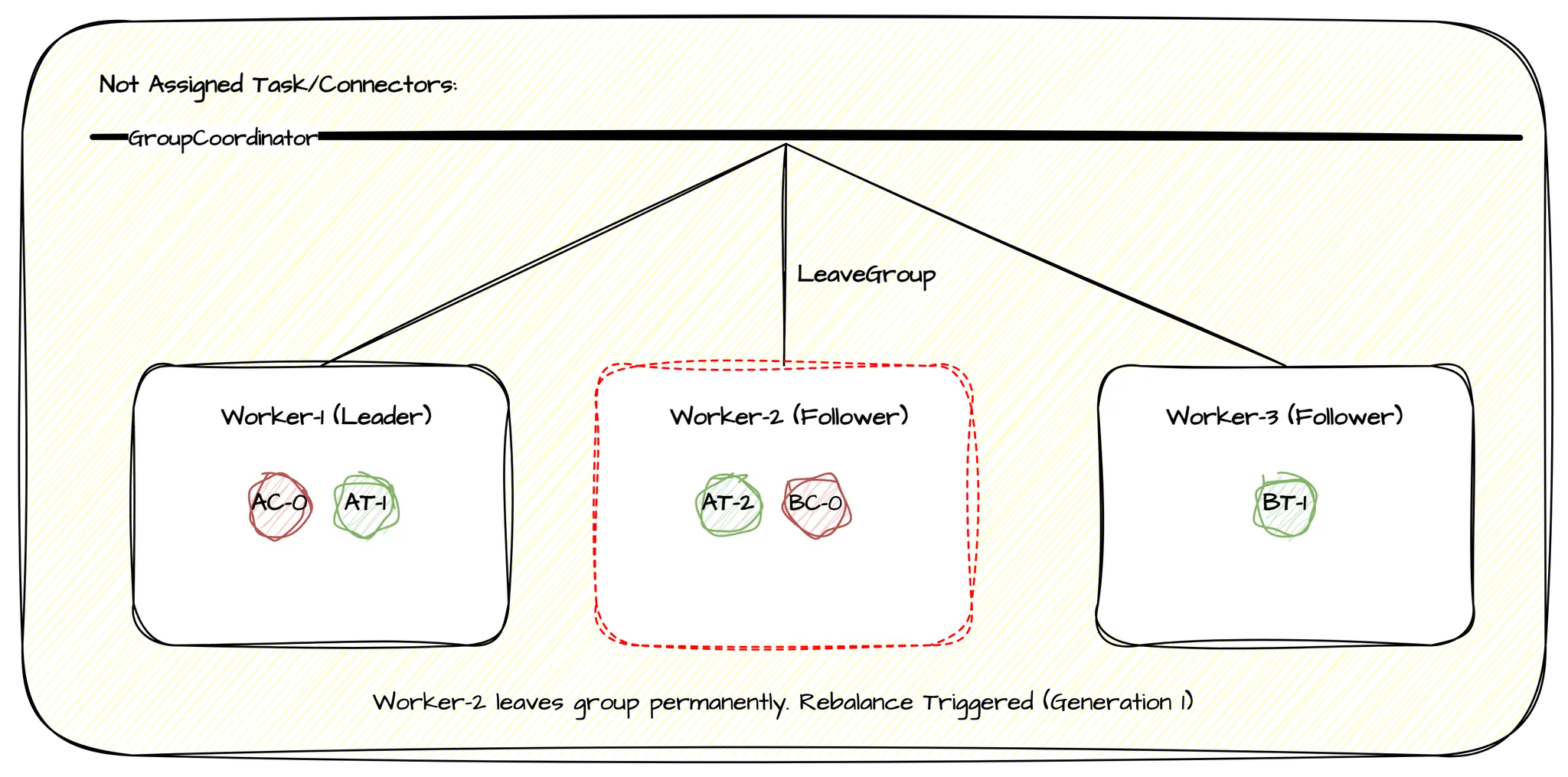

우선 팔로워 Worker-2가 LeaveGroup을 통해 그룹을 나가면 리밸런싱(Generation 1)이 트리거된다.

Worker-2가 소유하던 Task/Connector는 Revoke된다.



리더는 리밸런싱에 참여한 Worker-1, 3에 할당할 Task/Connector 정보를 계산한다.

이 때, 사례 3,4에서 확인한 것 처럼 리더는 delay d를 활성화시킨다.

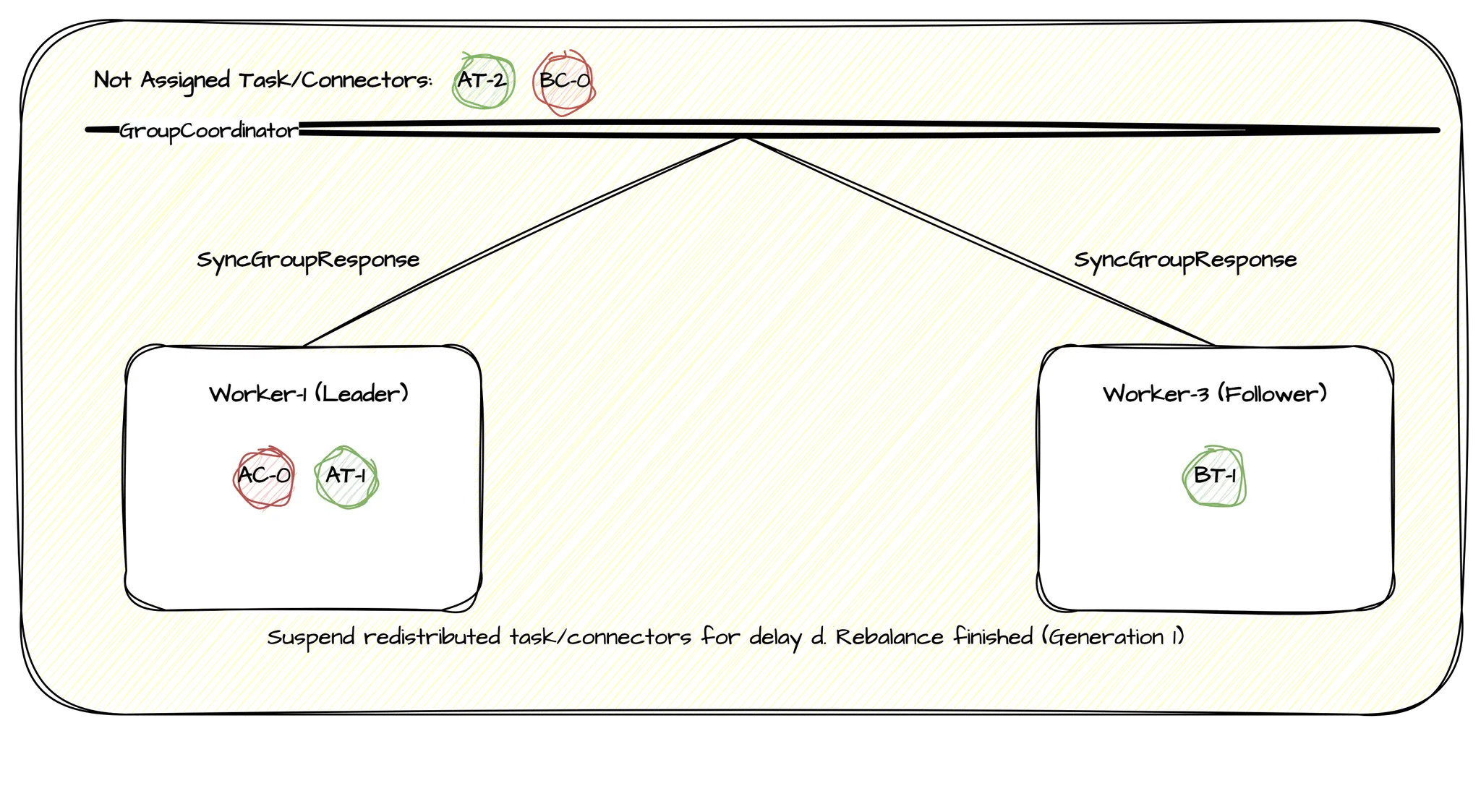

SyncGroup을 받은 Worker-1, 3은 현재 소유한 정보에서 변경된 점이 없기 때문에 별도의 Assign 단계를 거치지 않으며, 첫 번째 리밸런싱(Generation 1)이 완료된다.

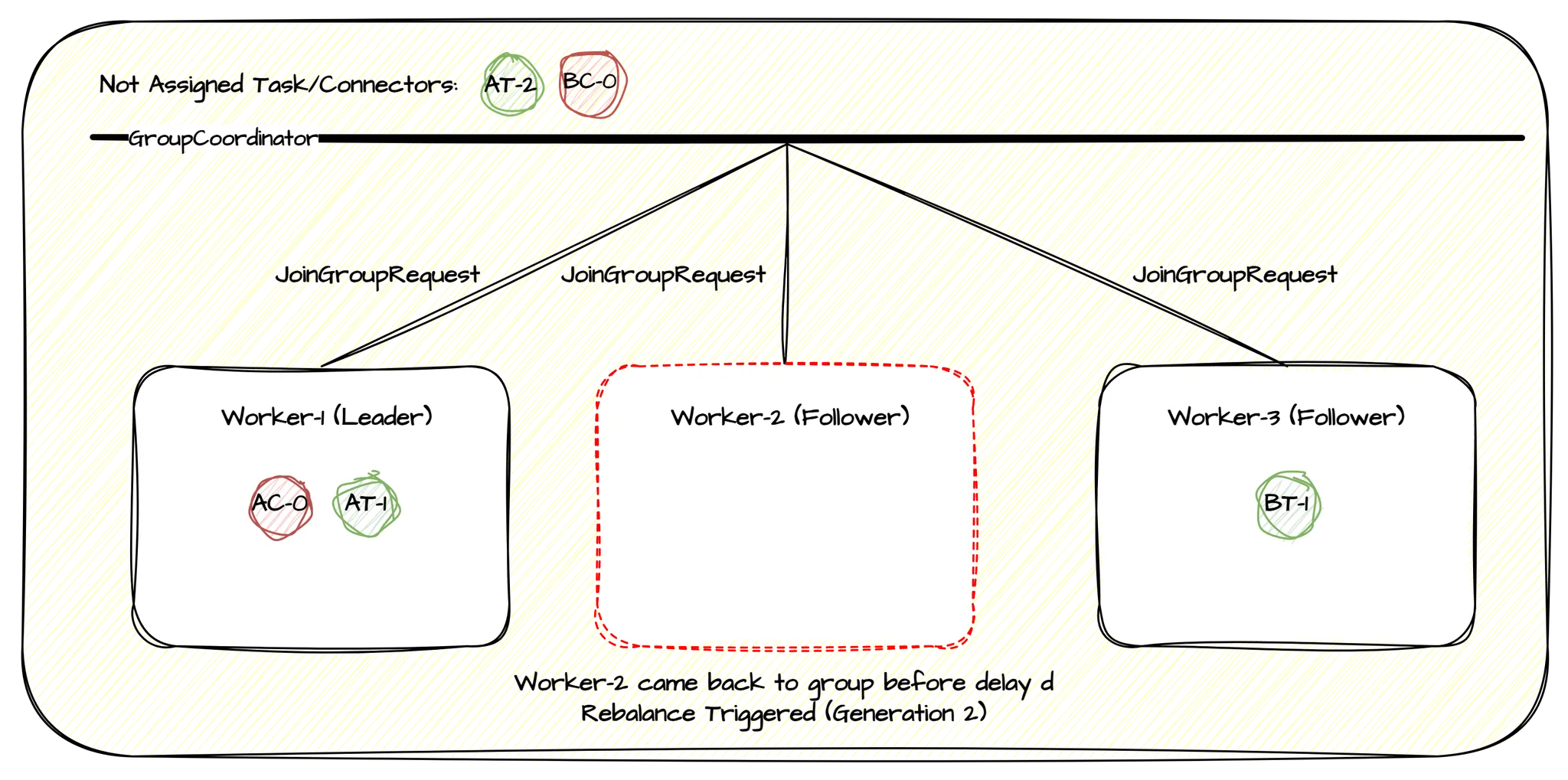

활성화 된 delay d가 모두 지나기 전에 Worker-2가 다시 그룹에 가입요청을 보내면서 두 번째 리밸런싱이 시작된다. (Generation 2)

Worker-1, 3은 자신이 소유한 Task/Connector 정보를 메타데이터에 담아 JoinGroupRequest를 전송한다.

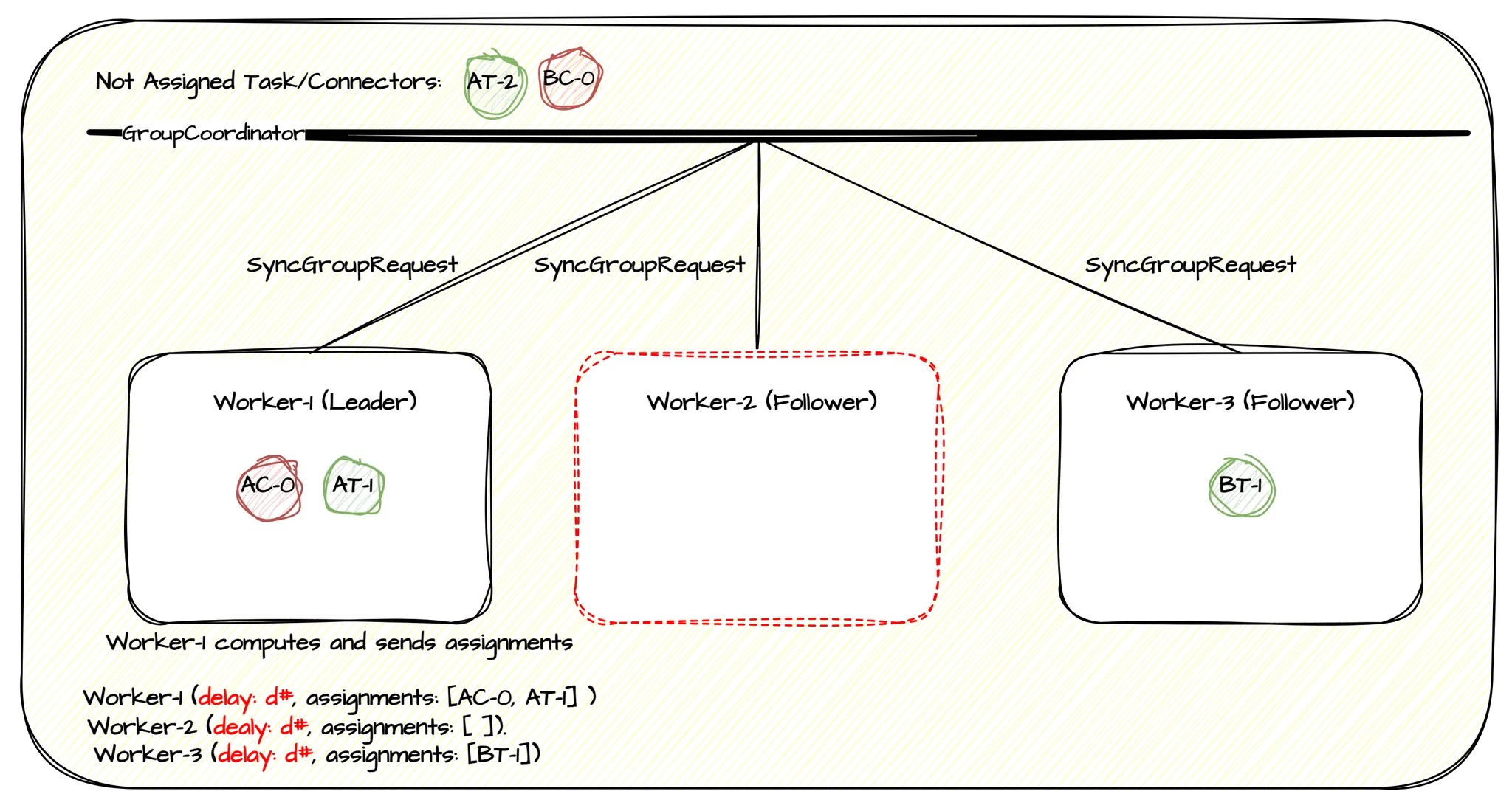

리더인 Worker-1은 그룹에 다시 가입하는 Worker-2를 포함해 Task/Connector를 어떻게 할당할지 계산한다.

이 때, delay는 d에서 일정시간 경과했기 때문에 d#으로 변경된다.

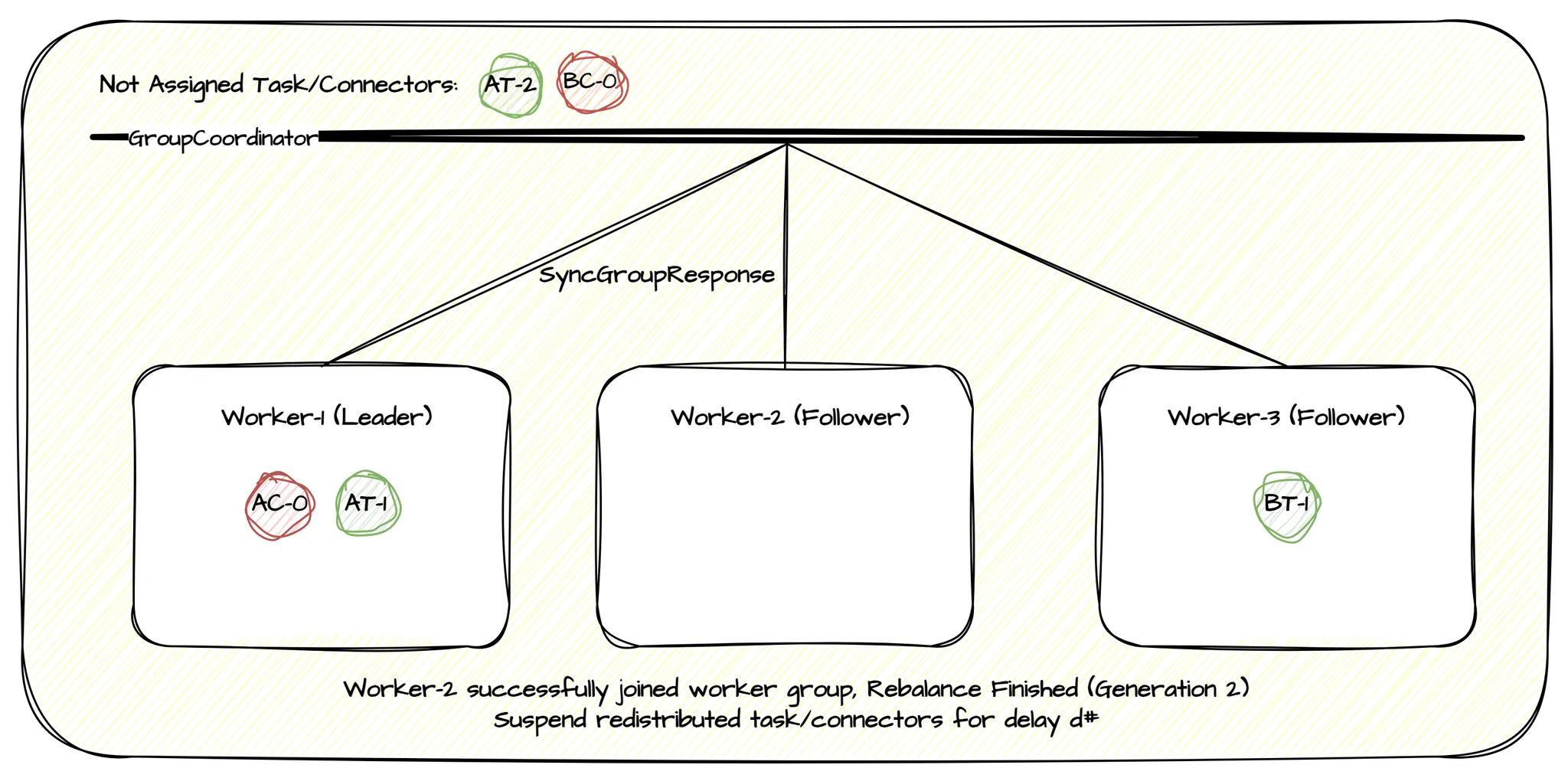

SyncGroup이 완료되면 Worker-2는 성공적으로 Worker 그룹에 가입하고 두 번째 리밸런싱(Generation 2)이 완료된다.

별도의 Revoke할 Task/Connector가 없기 때문에 Revoked된 Task/Connector (Worker-2에서 Revoke 된 리소스)를 Assign하기 위한 리밸런싱을 바로 트리거해야한다.

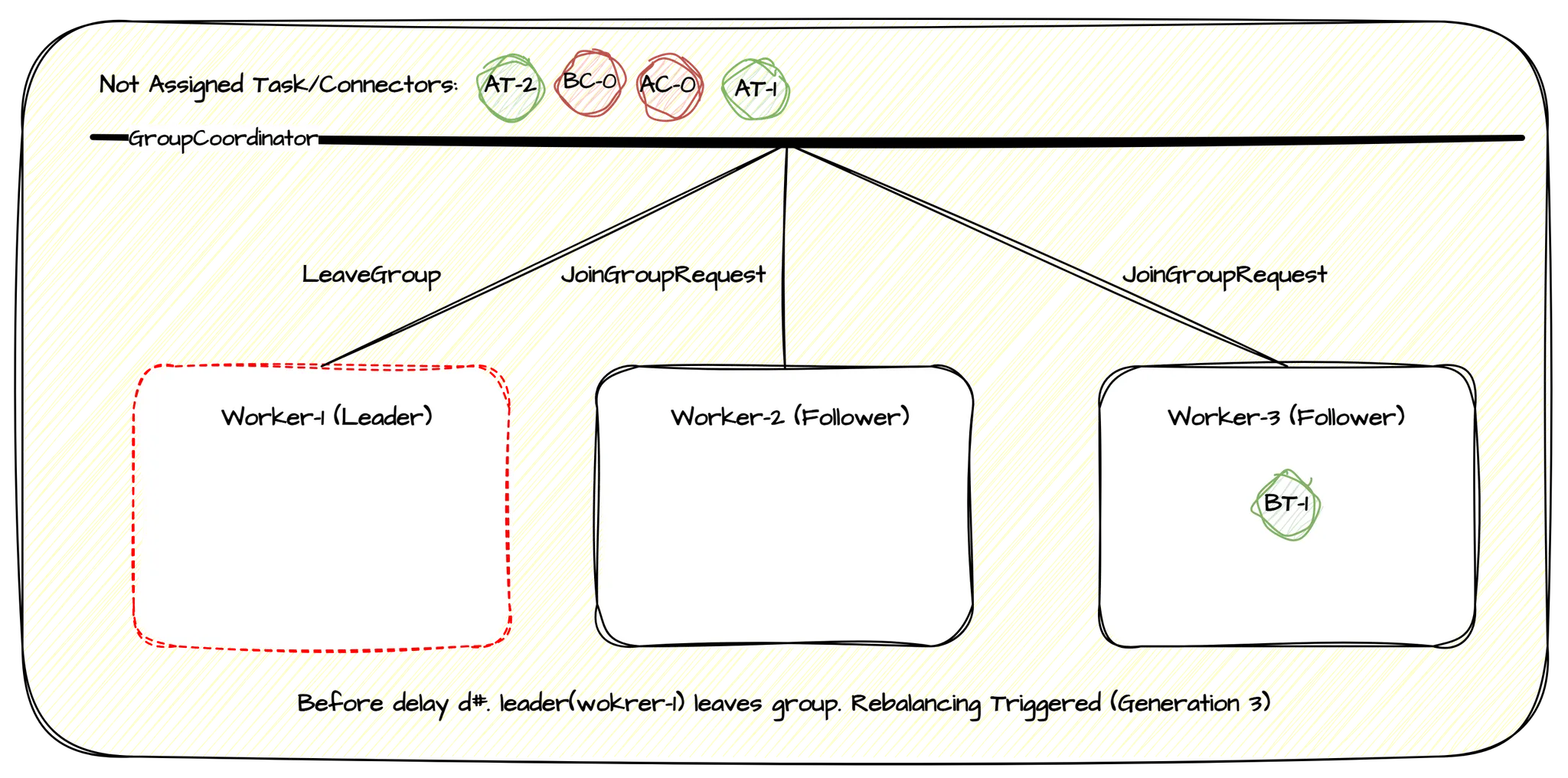

하지만, delay d#이 지나기 전에 리더인 Worker-1가 LeaveGroup 요청을 보내면서 세 번째 리밸런싱(Generation 3)이 트리거된다.

따라서, Worker-2와 Worker-3은 각각 assignment:[], assignment:[BT-1] 을 담아 리밸런싱에 참여한다.



리더가 그룹에서 떠났기 때문에 GroupCoordinator는 새로운 리더를 선출한다.

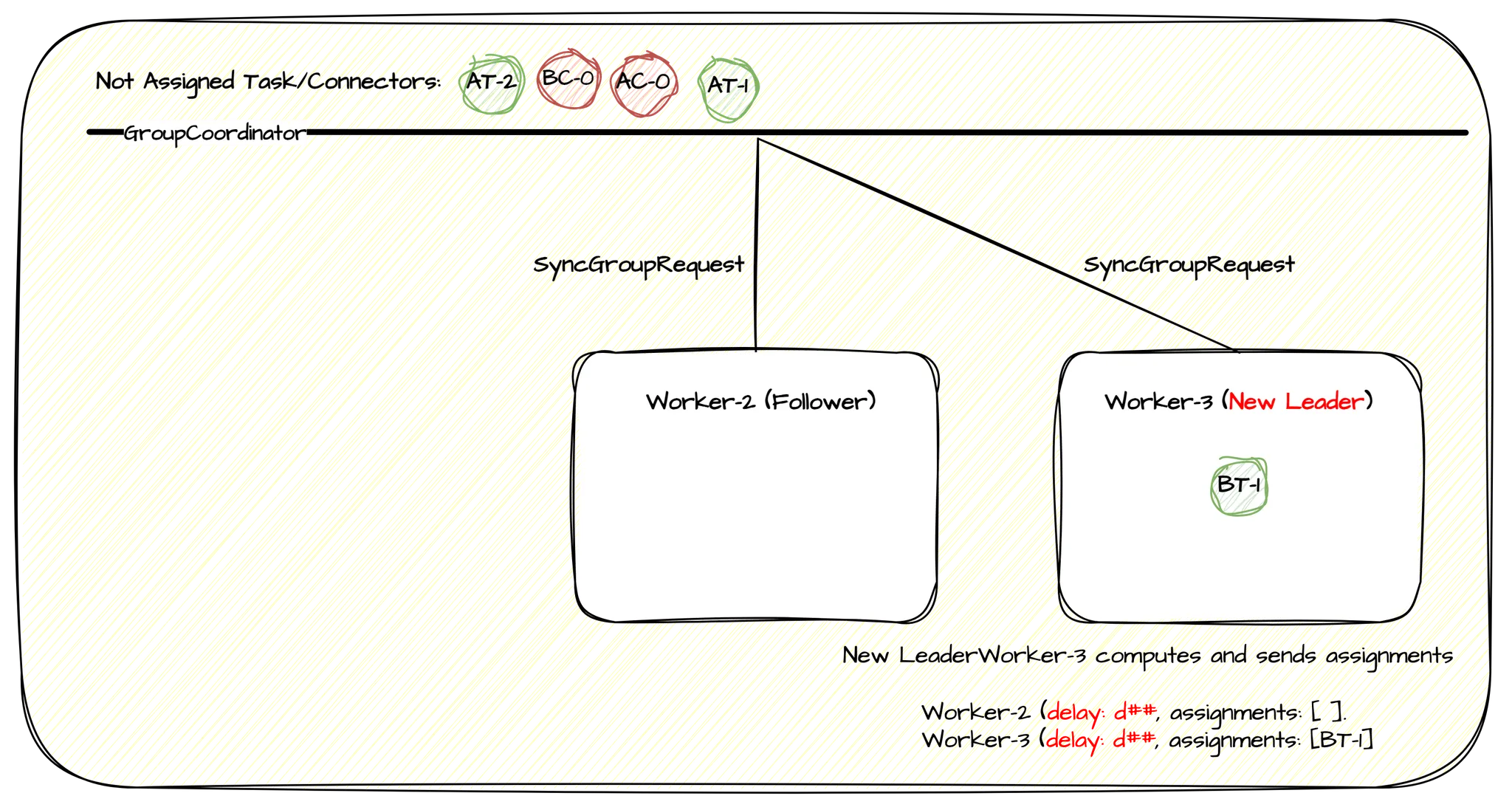

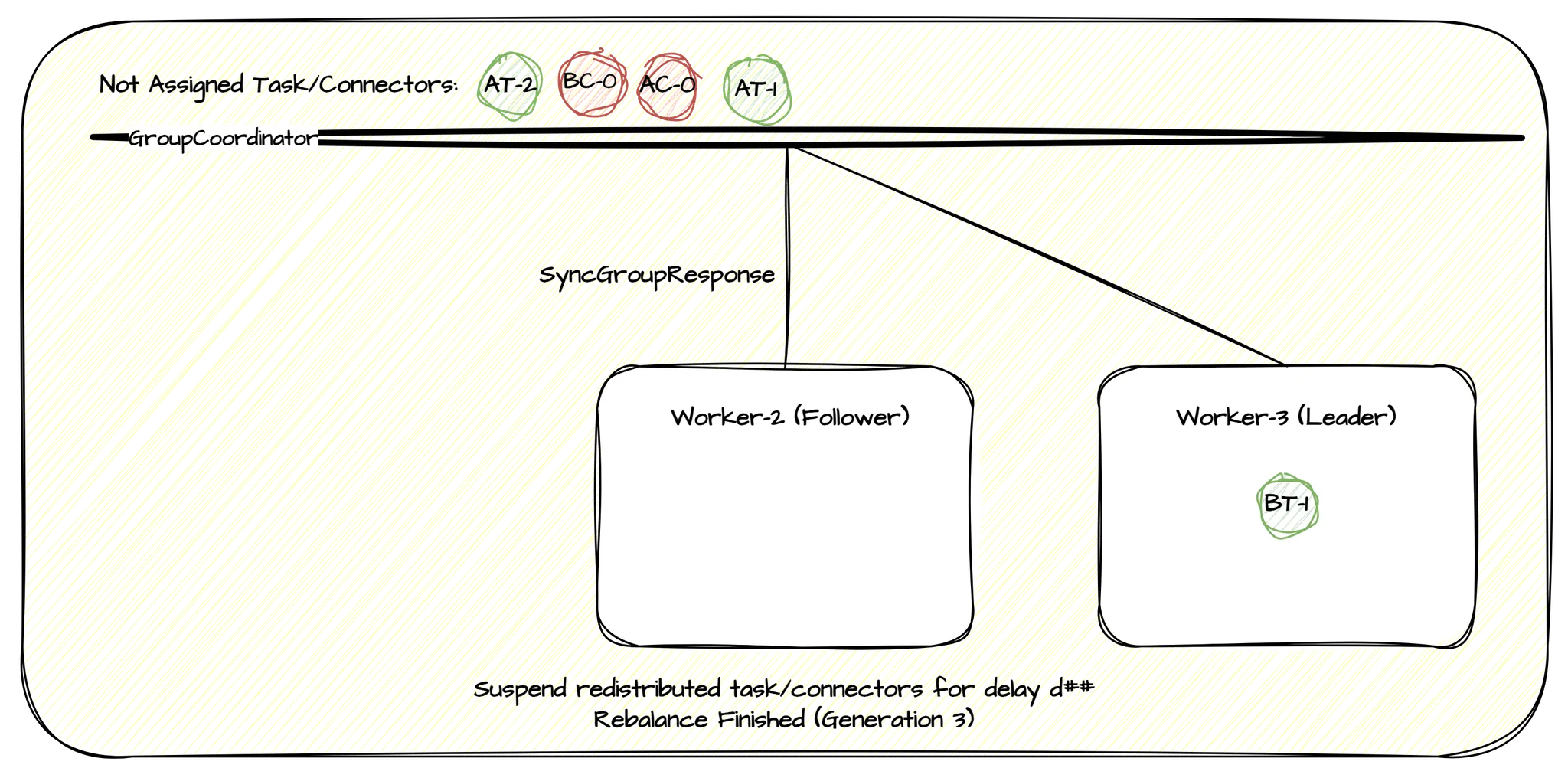

새로운 리더로 선출된 Worker-3은 현재 활동하는 Worker-2, 3에 할당할 Task/Connector 정보를 계산한다.

이 때, 최초 delay 부터 지금까지 경과한 시간을 뺀 delay d##으로 delay를 설정한다.



SyncGroup이 완료된 이후 세 번째 리밸런싱(Generation 3)이 완료된다.

아직 delay d##만큼 시간이 남아있기 때문에 사례 5번에서 리더가 그룹을 나갈 때 Revoked Task/Connector를 Assign하기 위해 리밸런싱을 트리거 한것과 달리 delay d##동안 리밸런싱을 유예시킨다.

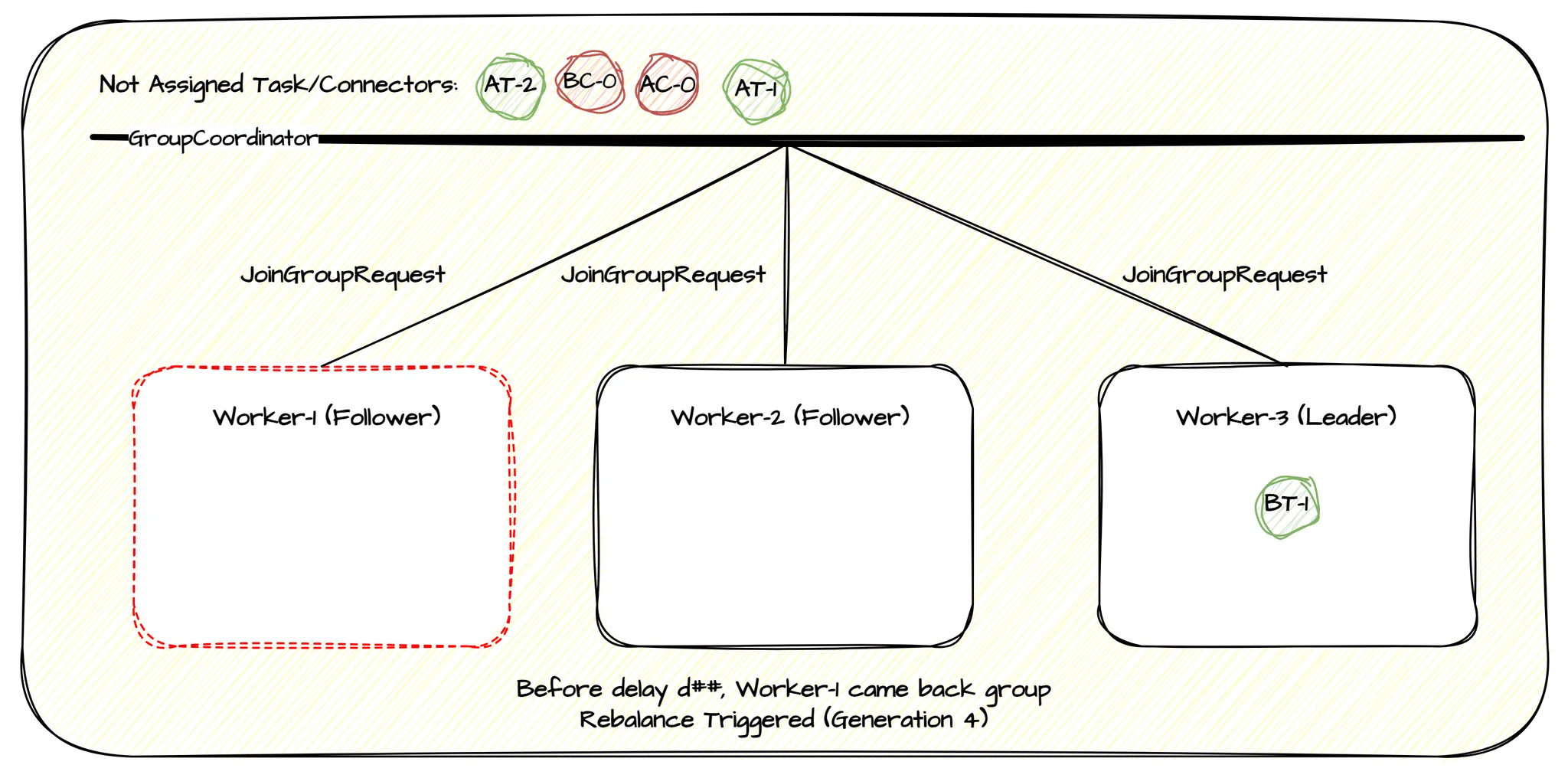

delay d##이 경과하기 전에 Worker-1은 다시 그룹에 가입하기 위해 요청을 보낸다.

Worker-2, 3은 자신이 소유한 Task/Connector 정보를 기반으로 네 번째 리밸런싱(Generation 4)에 참여한다.



리더인 Worker-3은 새로 가입하는 Worker-1을 포함해 각 Worker에 어떻게 Task/Connector를 할당시킬지 계산한다.

이 때, delay d##에서 일정시간 경과했기 때문에 delay d###으로 설정한다.



모든 Worker가 SyncGroup을 완료하면 네 번째 리밸런싱 (Generation 4)이 완료되고 Worker-1도 성공적으로 그룹에 가입한다.

리더가 계산한 정보에서 별도의 Revoked되는 Task/Connector가 없기 때문에 이미 Revoked된 Task/Connector를 할당하기 위한 리밸런싱을 트리거한다.



delay d###이 지난 후에 모든 Worker는 자신이 소유한 정보를 기반으로 다시 JoinGroupRequest를 전송하며 다섯 번째 리밸런싱 (Generation 5)이 시작된다.



리더는 아직 할당되지 않은 Task/Connector들을 균형있게 각각 Worker에 할당하기 위해 계산한다.

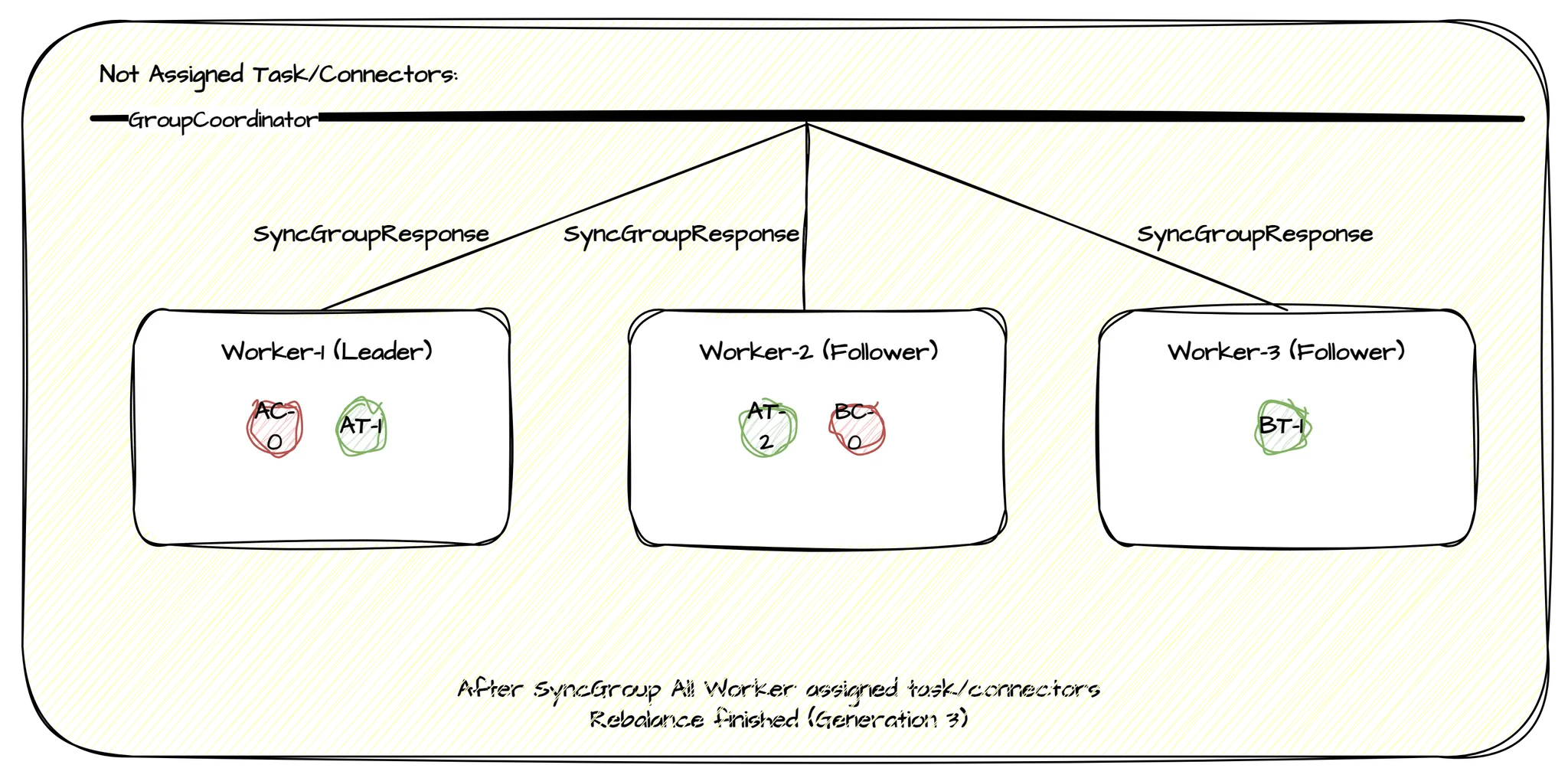

마지막으로 SyncGroup이 완료되면 모든 Task/Connector가 모든 Worker에 균형잡히게 할당되고 정상적으로 데이터 처리를 재개한다.



결론

---

Kafka Connect Worker에서 발생할 수 있는 여러가지 사례와 함께 Incremental Cooperative Rebalancing에 대해서 알아보았다.



사례 분석에서 알 수 있듯, Incremental Cooperative Rebalncing이 적용된 Kafka Connect Worker에서는 단일 리밸런싱이 아닌 연속적인 리밸런싱을 통해 최종적으로 균형적인 Task/Connector 할당 상태를 만드는 것을 확인할 수 있다.



또한, 모든 리밸런싱 과정에서 최소 하나의 Task/Connector는 항상 할당된 상태를 유지하는 것을 확인할 수 있다.



이러한 방식으로 Incremental Cooperative Rebalancing에서는 Stop-The-World 현상이 발생하지 않으며, 데이터 처리의 연속성을 보장한다.
